benny - C3M

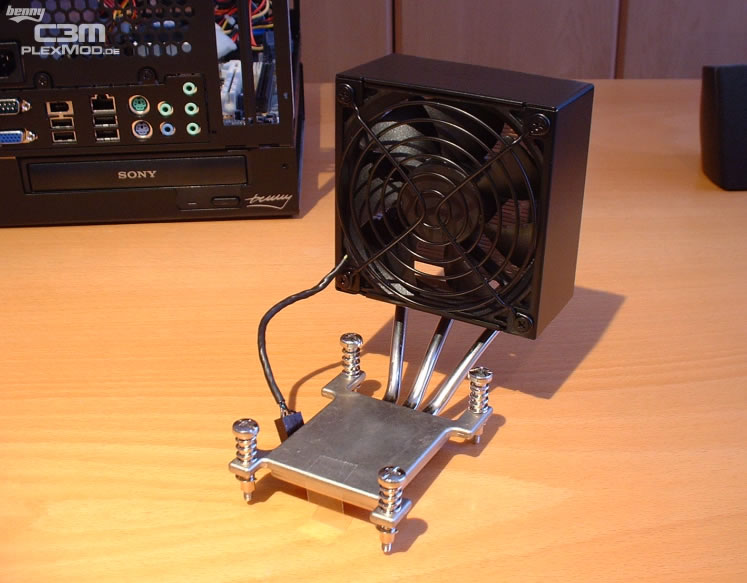

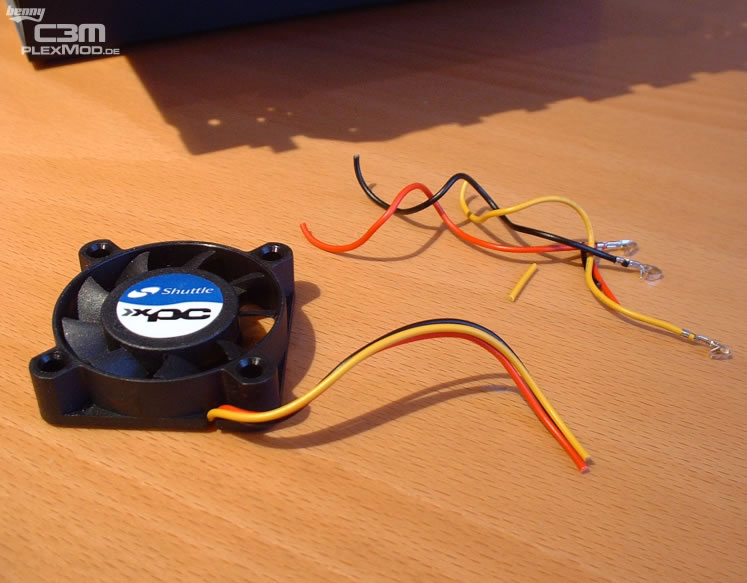

Heut gings mal immer so zwischendurch auch am Case weiter... heute früh habe ich die Heatpipe auseinandergenommen gehabt und dann schwarz lackiert.. so das ich diese dann Mittags zusammenbauen konnte, bei der Gelegenheit habe ich dann noch die Lüfterkabel mit schwarzem Schrumpfschlauch überzogen und genauso den kleinen Systemlüfter etwas zurechtgestutzt

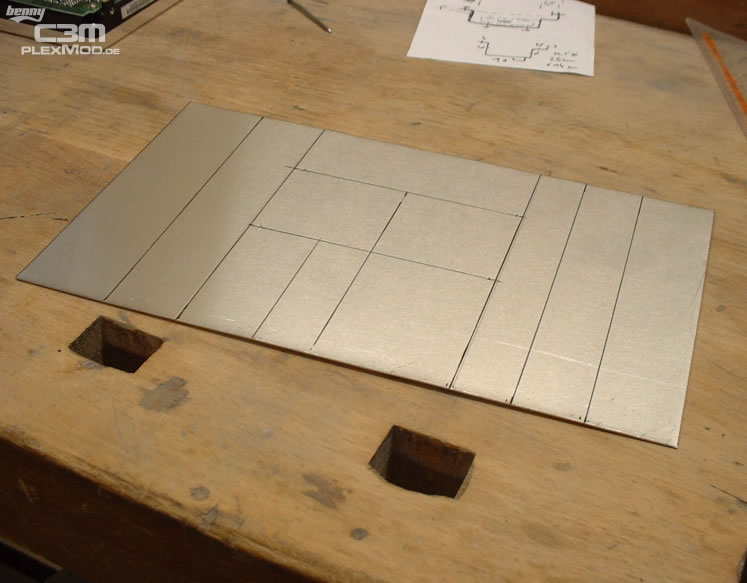

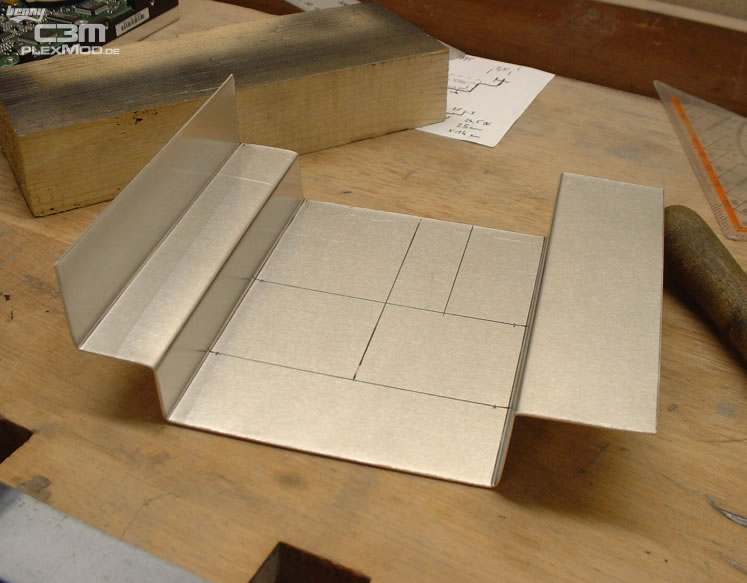

Und heut abend dann habe ich angefangen die Festplattenhalterung zu bauen, diese besteht im groben nur aus einem gekanteten Alublech, welches ich von unten mit der Festplatte verschrauben werde (muß morgen aber noch alles nachgearbeitet werden).

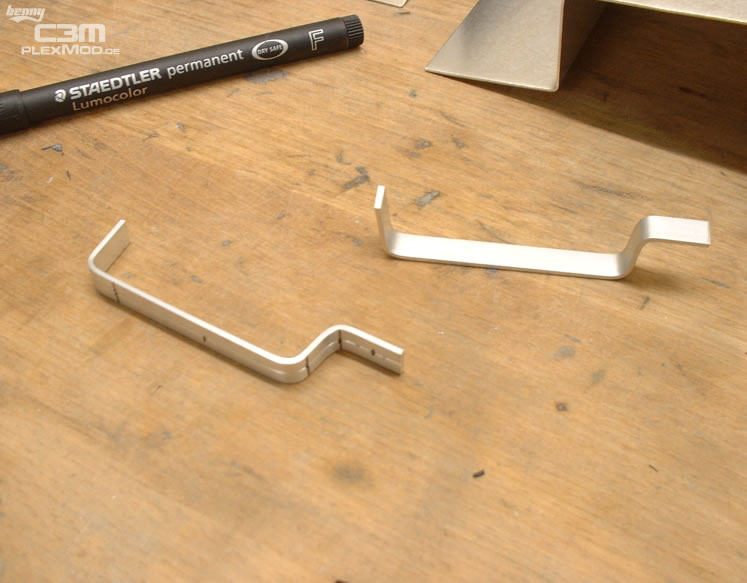

Unter die Festplattenhalterung kommen dann noch die im letzten Bild gezeigten Flachstangen.. die dienen dann den Strom- und Satakabel als kleine Führung.

hmm joah das wär's auch erstmal wieder

Danke

ja mal schauen will nachher noch die Festplattenhalterung mit "paar" Bohrungen versehen, damit die Platte auch von unten gut Luft bekommt, wobei die so schon optimal im Luftstrom des Lüfters nun liegt.
Ach wird schon werden...

Meinst du jetzt die vom Netzteil?

ja die werden so da bleiben, deswegen hab ich geguckt, das die auch beide schwarz sind, dann fallen die später - wenn man durch das Lochblech im Deckel schaut - hoffentlich nicht so sehr auf (hab ich beim C3 ja ähnlich gemacht), nur mußten da neben dem IDE Kabel noch das Sata Kabel mit runter und die Stromversorgung habe ich da unterhalb verteilt..

Hier ist es jetzt halt nur ein Stromkabel und Ide Kabel.

so kleiner Doppelpost (ich darf das )

Hatte heut mittag mal bischen mit so nem Stufenbohrer von alfer experimentiert und damit die Löcher in die HDD Halterung gemacht.. jedoch war ich mit den kleinen Löchern unzufrieden und so entstand dann nochmal eine zweite HDD Halterung, mit größeren Löchern.. diese wird jetzt im C3M auch verbaut werden.

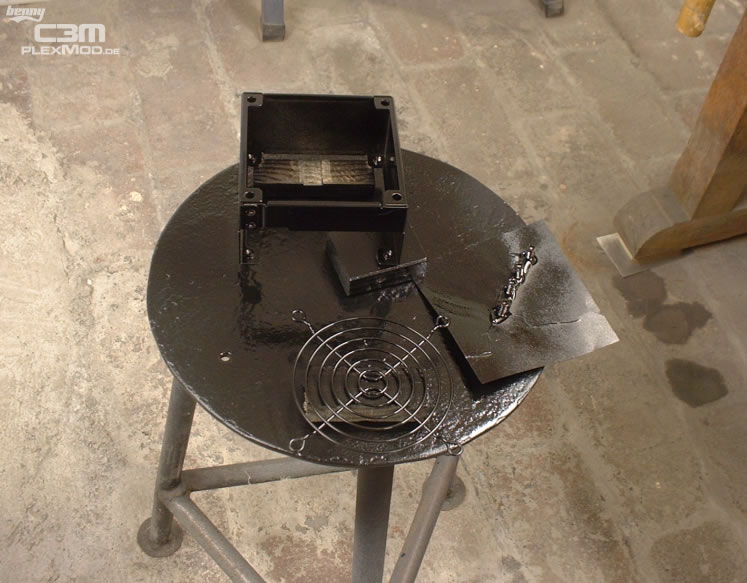

Momentan liegt die HDD Halterung im Keller und trocknet von ihrer schwarzen Lackierung .

*g* nee, auch wenn es dort eh keiner sehen wird, es ist einfach der Spaß am basteln hier gewesen das so mit den Löchern mal auszuprobieren

***Update 21.12***

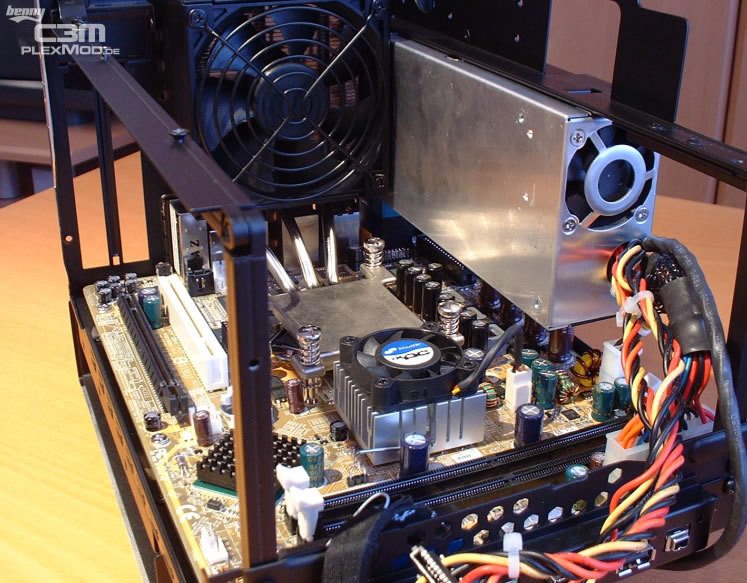

Hier noch ein Bild von dem eingebauten HDD Halter, die Kabel werden darunter auch geführt (auch wenn mans jetzt gerade net wirklich sieht^^)... wobei ich da auch noch den Molexsteckerstecker ein Stück kürzen will (für Graka Stromanschluß), aber ich weiß momentan noch nichts wirklich in Bezug auf Ram, CPU und Graka.. mal schauen,..zur Not hab hier ja noch paar andere Rechner zum schlachten

Das Frontpanel ist leider ein MUSS bei Shuttle... die haben das nämlich so geschaltet, das ohne das Frontmodul der Sound hinten nicht funzt.. ich hatte mir das auch mal erklären lassen warum und wieso, aber das weiß ich gerade nimmer,.. ich finds auch doof ehrlich gesagt (aus Casemoddersicht), aber ohne dem gehts nicht und da Shuttle bei den neueren Modellen auch nur noch so eine kurze Spezial Flachbandkabel Verbindung zu dem Modul nutzt, kann man das nicht so mal eben irgendwo an die Gehäuserückseite montieren.

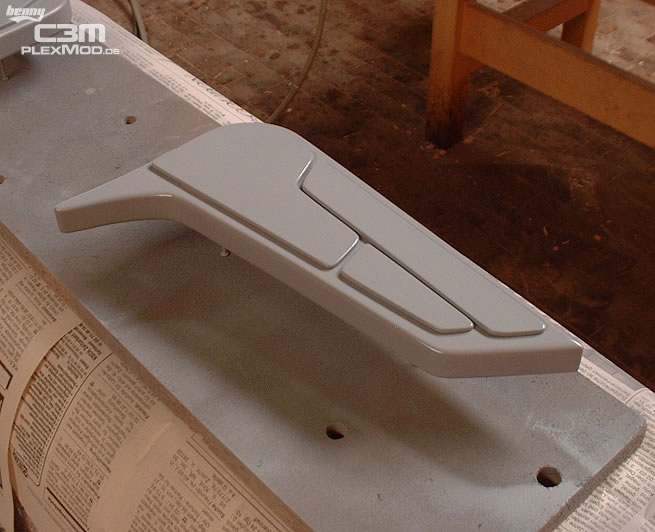

sooo, es geht mal wieder ein wenig weiter... und zwar hab ich es jetzt endlich geschafft mal die MDF Teile vom Grundgestell zu grundieren
und vorhin habe ich mich dann mal dranbegeben die RaptorX aus dem C3 auszubauen.. damit diese dann die Tage in den C3M reinkann... wollt nur mal ein Bild davon zeigen wie des aussieht wenn beide Grundgestelle nebeneinander stehen
