Heute ist meine neue Lieferung Platinen gekommen. Meine alten sind leider durch drei Fehlversuche unbrauchbar geworden (ich war zu hektisch und habe nicht lang genug belichten lassen)

Aber, neue Woche, neues Glück

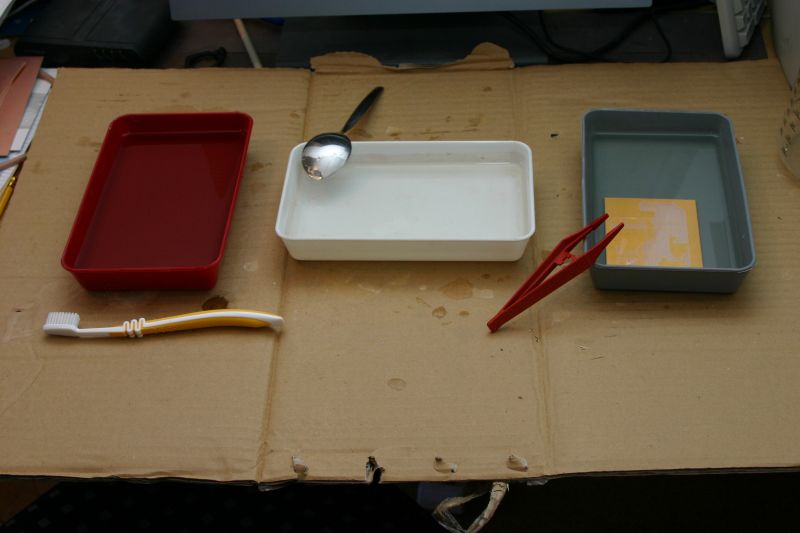

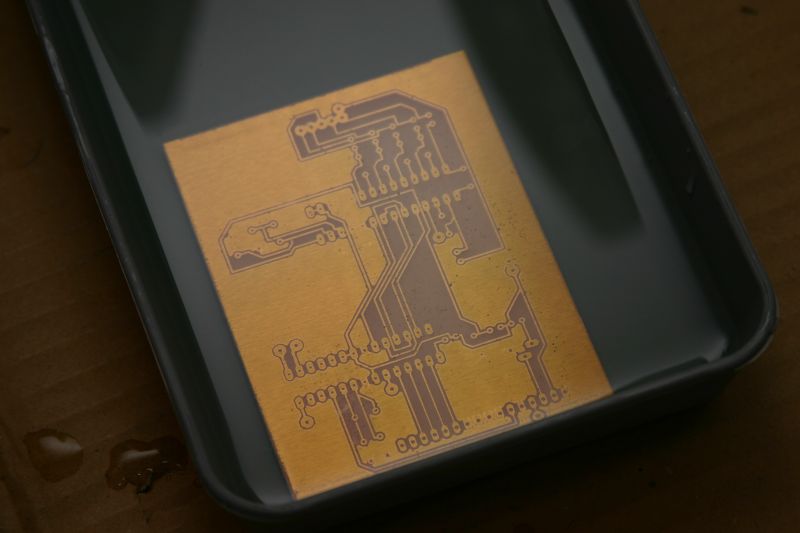

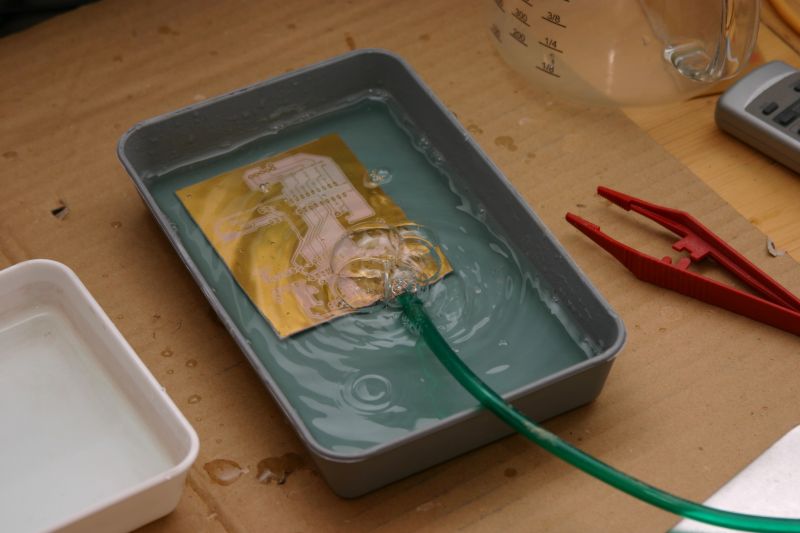

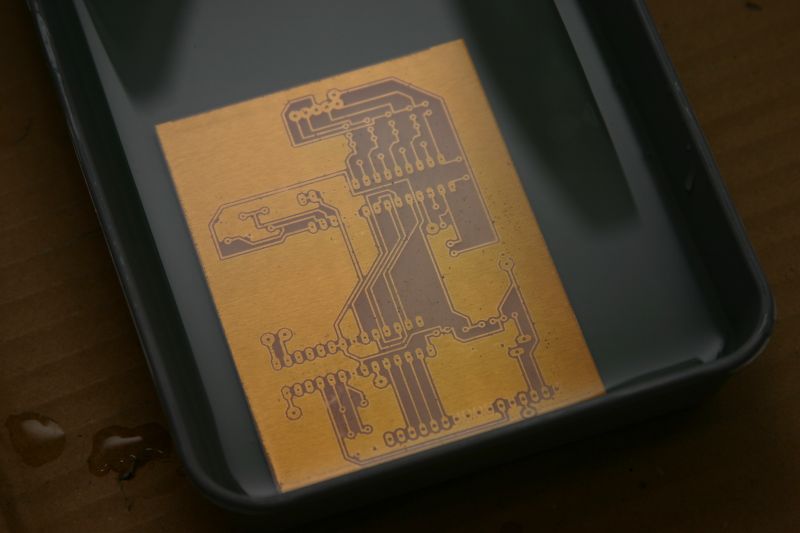

Und siehe da, nach einer Belichtungszeit von 2 Minuten und ein Entwicklungsbad später, strahlte mich eine perfekte Platine an, die nur so danach schrie ins Ätzschälchen gelegt zu werden Da ich leider noch nicht mit meiner Küvette fertig bin, musste ich noch einmal zur alten Methode greifen. Natürlich habe ich die Schale etwas gepimpt ^^ Eine Sauerstoffpumpe aus dem Aquaristikbereich und siehe da, die Platine entwickelt sich gleich viel schneller. Im Moment badet sie noch, da das Natriumpersulfat nicht mehr heiss genug ist und der Ätzvorgang daher sehr langsam von statten geht.

Bilder der Platine gibt es dann heute Abend

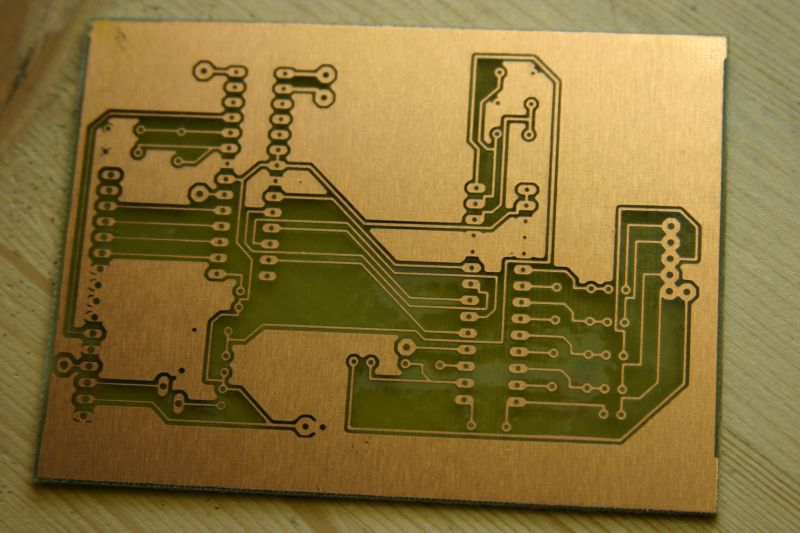

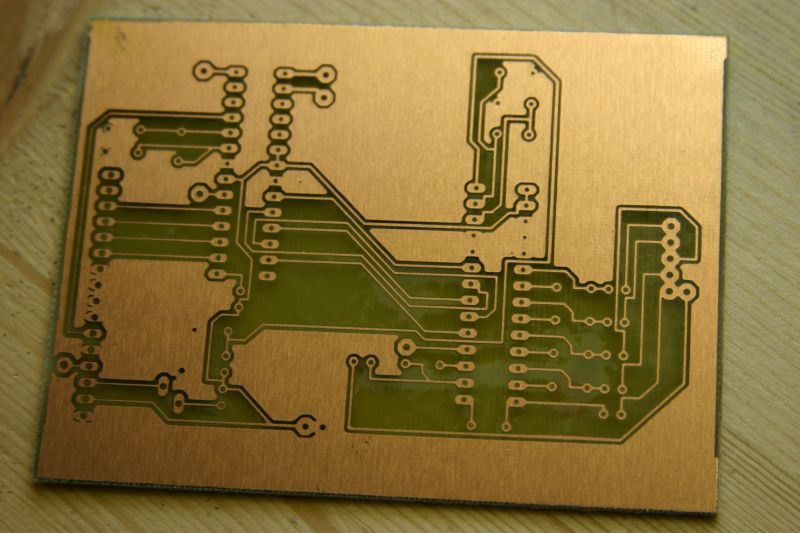

S, hier wie versprochen das Bild von der fertigen Platine mit Lötlack ^^ Morgen werden die Löcher gebohrt und die Platine mit Bauteilen bestückt.

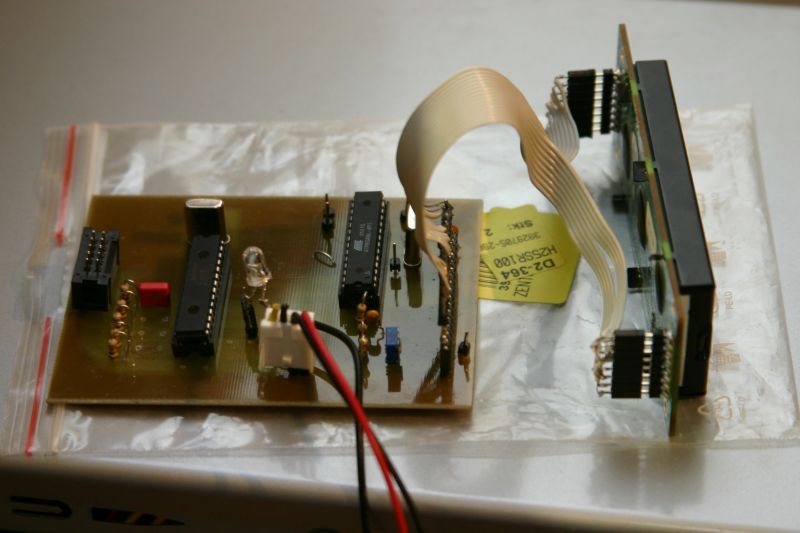

Also, die Platine ist nun fertig verlötet und zumindest der QTouch Sensor funktioniert (den Atmel habe ich noch nicht getestet, ich gehe aber mal davon aus, dass er geht ;))
Nun muss ich noch den passenden Kondensator finden, um die Sensortaster perfekt bedienen zu können, ich will ja keine 10 Fehler bei 15 Versuchen haben

Ja, wir könnten sowas ja in deine Devil-Plüschviecher einbauen und damit dann die Kinderzimmer erobern und später einmal die Welt übernehmen Das ist dann unsere Devil-Armee und keiner weiss davon *harhar*

Ein kleines Update zu später Stunde
Heute habe ich etwas am Code für die Platine gebastelt. Ich bin zwar noch nicht fertig, dennoch möchte ich euch die Bilder der funktionierenden Platine nicht vorenthalten

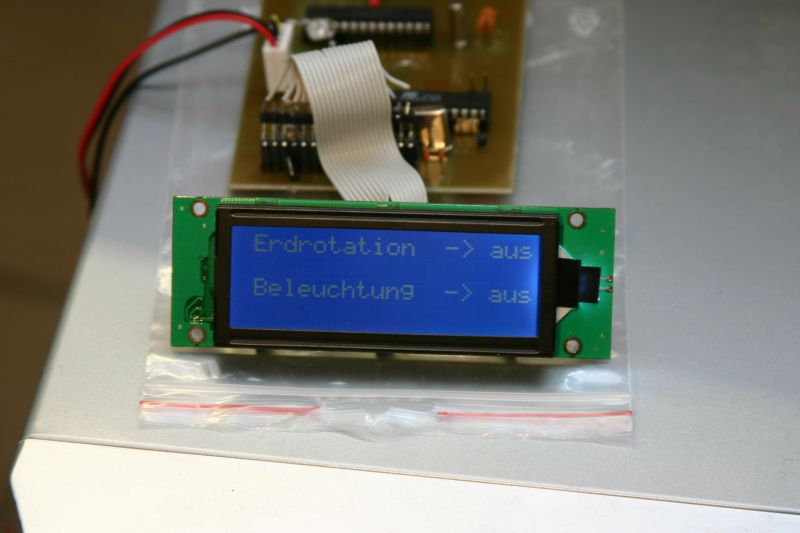

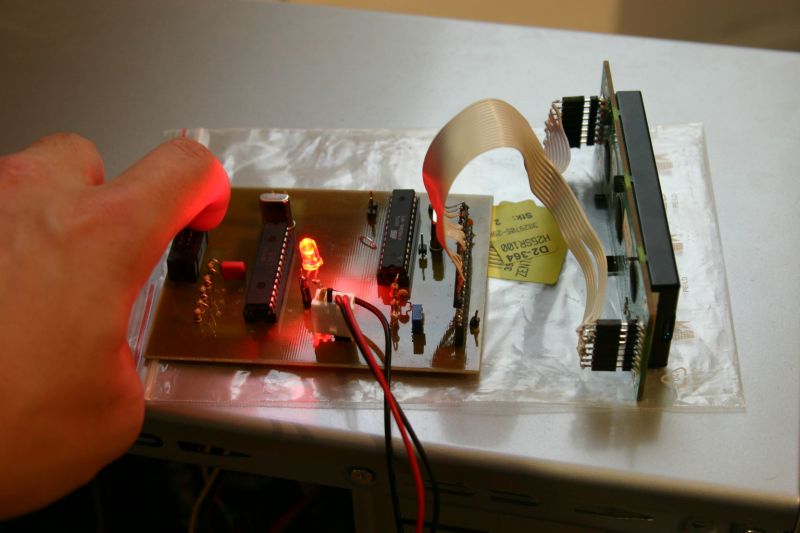

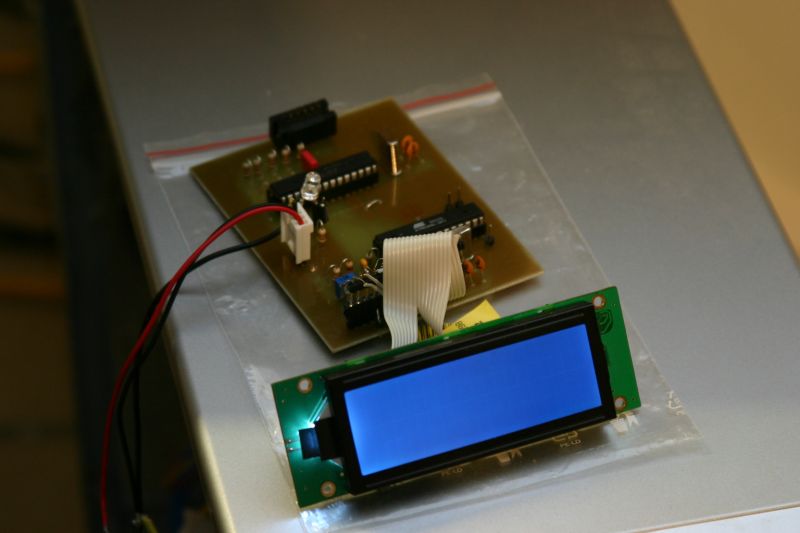

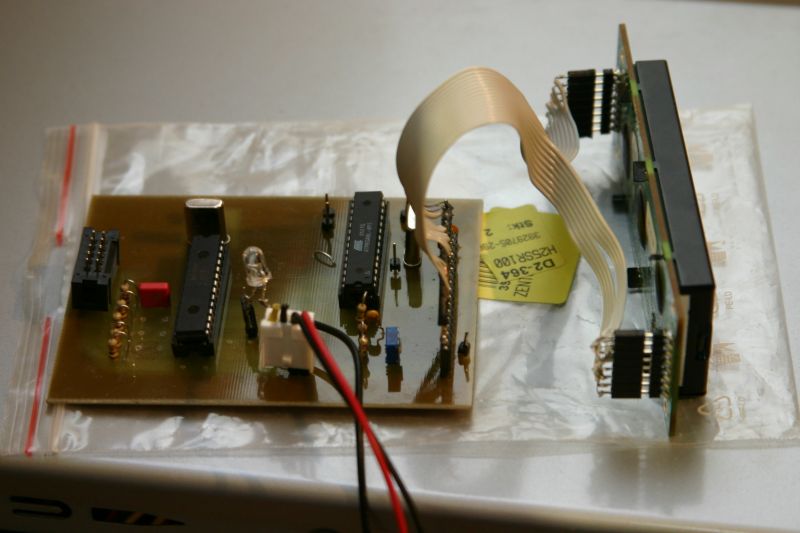

Zuerst die Platine in Ruhezustand. Wenn ich nun einen Finger auf eine Elektrode lege (hier ein Pin des Sockelsteckers) leuchtet die zu testzwecken angeschlossene LED auf. Auch das LCD, das später einmal über den Mega8 angesteuert wird, läuft bereits einwandfrei (später soll die Beleuchtung über den Mega8 an und ausgeschaltet werden können)

Heute habe ich den Code einmal zum Test auf den Mega8 übertragen. Ein paar kleine Fehler sind noch drin, aber das wesentliche funktioniert
