theLinne -- M e d i a B o x

Hallöchen Jungs,
Ich meld mich mal wieder zurück.
Im übrigen, wer meinen Anubis vermisst muss noch eine Weile warten, der is erstmal auf unbesrimmte Zeit still gelegt, da ich nen Haufen probleme in der Verarbeitung hatte, allerdings hoffe ich das Case doch irgendwann nochma fertig zu machen.

Zu meinem Neuen Project. Eigendlich soll es nur ein kleines Case werden, das die Hardware fassen soll, welche zuvor in den Anubis sollte. Hab mich diesesmal aber für ein ganz schlichtes Design entschieden

sooo, ihr bekommt schonmal n paar Bilder von meinen ersten Worksessions, incl. Skizze

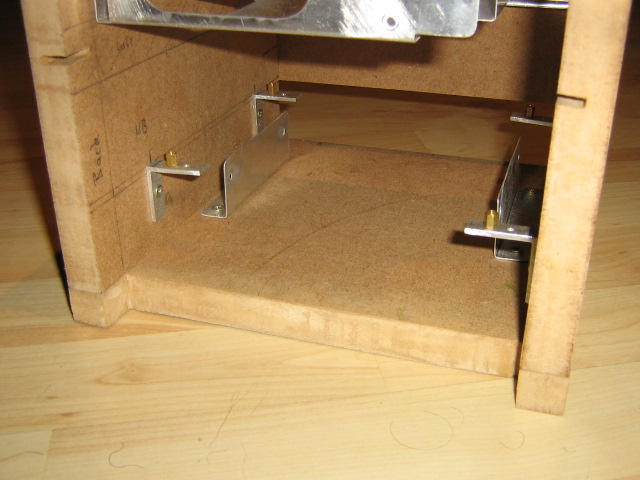

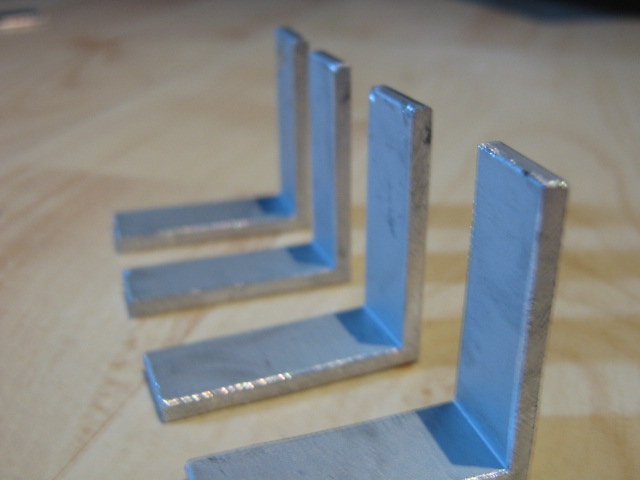

Ich hab damit angefangen, die Seitenteile aus MDF auszusägen, feilen etc. das übliche halt. Dann hab ich mir vier Aluwinkel zugesägt, diese sollen mir später als Mainboardhalter dienen. Naja löcher reingebohrt, Abstandhalter rein und am MDF befestigt.

Als nächstes kamen ein paar Nuten in die MDF-Teile.
Dann fing ich mit der NT-Aufhängung an, und habe dazu erstmal einen Dummy angefertigt, das ganze auf Alu übertragen, ausgedremelt gefeilt und gefalzt.

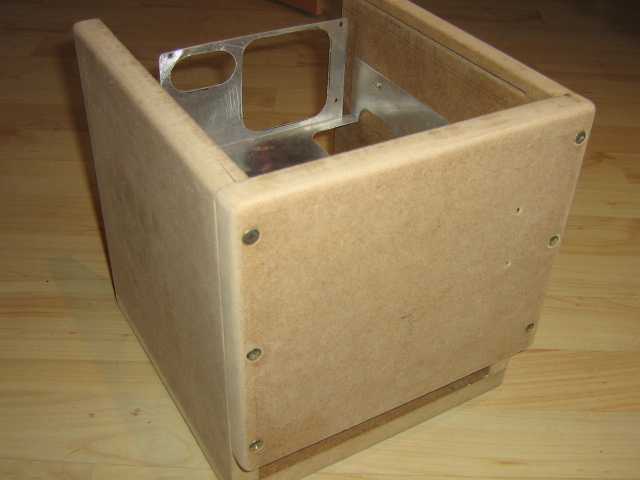

Das ganze hab ich dann wiederum mit dem MDF verbunden

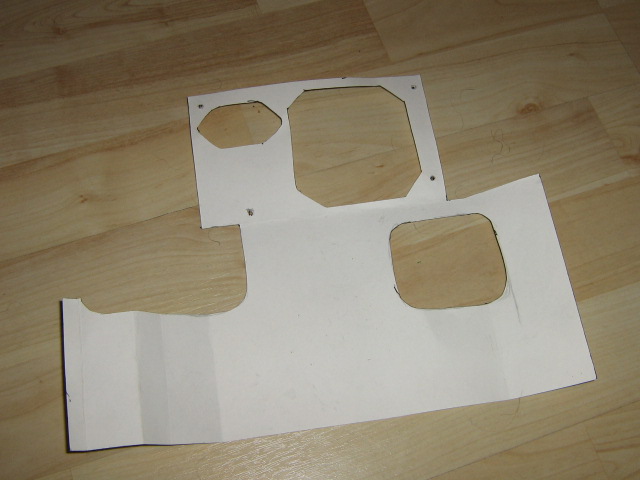

//Edit: Hab den Dummy total vergessen, hab das bild jetzt mal hier angehangen

Jo Danke erstmal an alle

Zitat

Original von Benny
was ist denn aus dem anubis geworden? verschrottet?

Nein, der liegt hie noch in einzelteilen rum, aber staubt halt im Moment son bisschen ein

EDIT - EDIT - EDIT - EDIT - EDIT - EDIT - EDIT - EDIT - EDIT - EDIT - EDIT -

So, heute wieder fleißig gewesen.

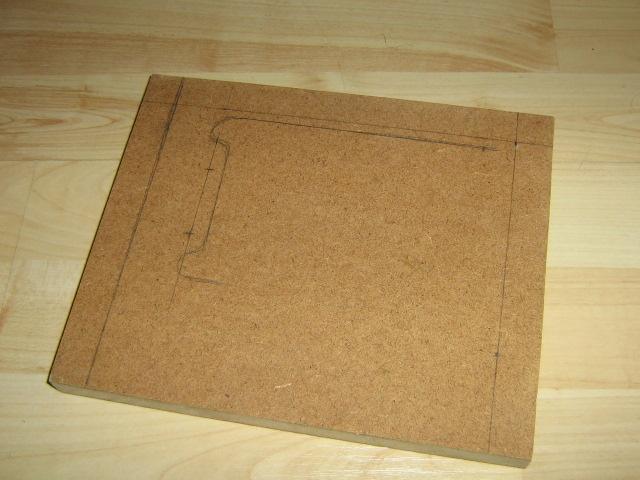

Zu erst Mal wieder ne MDF Platte zugeschnitten und gefeilt (Die Front)
Dann machte ich mich an die HDD-Halterung. Die wurde wieder aus Alublech ausgedremelt, gefeilt und gefalzt, achja und gebohrt zwischendurch.

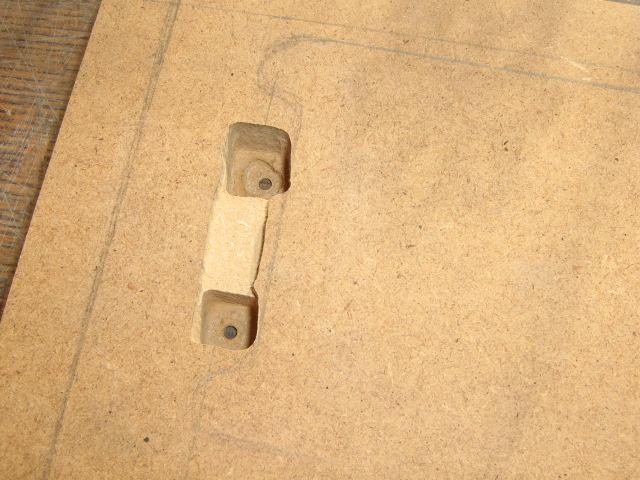

Dann kamen löcher in die Front, die wurden von hinten ordentlich ausgefräst, da sollen später meine selbstgebauten LED-Taster rein.

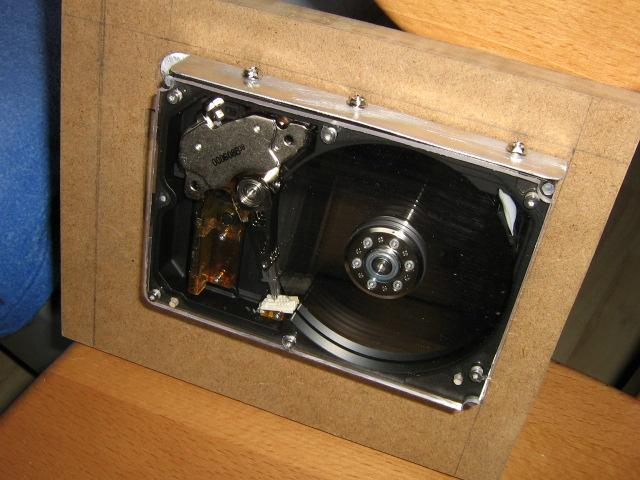

Okay, dann die HDDhalterung festgeschraubt und schnelle noch ne Abdeckung für die Taster gemacht. Joa und dann nochmal schnell ne HDD reingemacht um zu gucken obs auch passt.

Weiterim Programm. hab dann mal Das bisherige "Case" draufgelegt, passte auch alles...

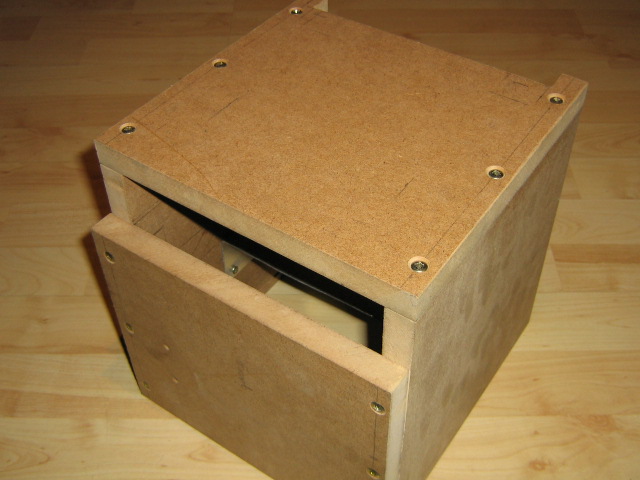

also löcher gebohrt, schon gesenkt und alles zusammen gespaxt - Dabei is mir leider eine Platte etws geplatzt aber ich denke das is nicht weiter tragisch!
Danach hab ich mich um die zwei LED-Taster gekümmert (draußen wurds mir zu warm)

Sooo, denn hats sich halt wieder abgekühlt...Ich wieder raus und noch ne MDF-Platte zugesägt (Der Boden)

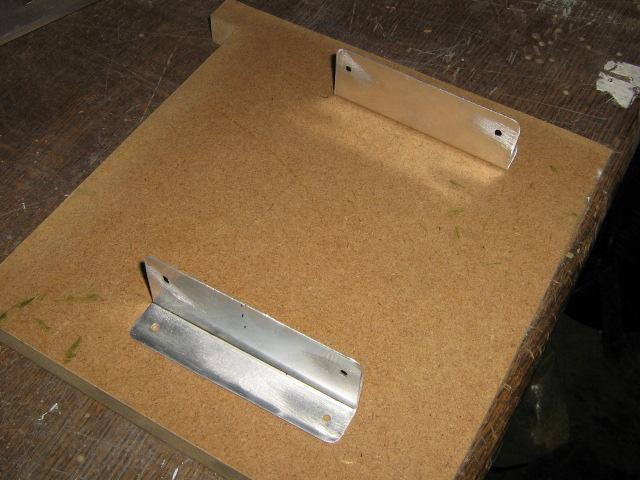

Da kahm dann noch schnell ne Halterung für das DVD-Laufwerk drauf und dann das selbe spiel wie vorher: bohren, senken, schrauben.

und das wars dann für heute!!

Zitat

Original von Pedda
Erstmal

Hat die Festplatte eigentlich noch Abstand zum MDF? Ich meine wegen Wärmeableitung.

Nur minimal, ich glaube das das Case Themperaturmäßig eh nicht sooo der renner wird, aber die HDD an sich kann eigendlich nicht ÜBERhitzen

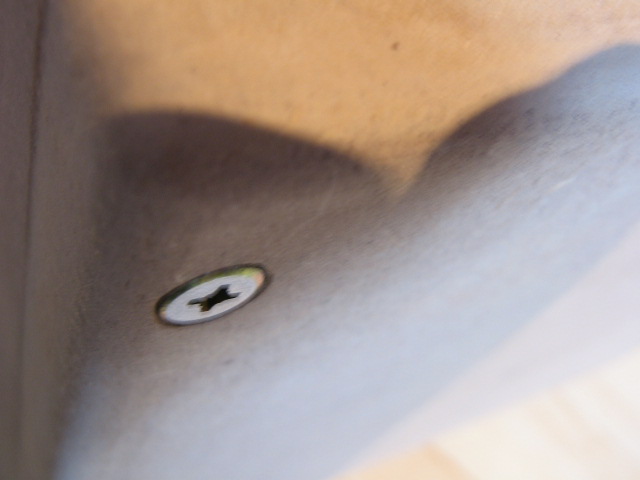

So, gestern und heute hab ich mir noch ein bischen Zeit genommen und alle außenkanten abgerundet. Natürlich von hand, da ich keine Oberfräße habe -.-

das wird alles verspachtelt, ich weis nur noch nicht ob mit harzspachtel, oder ob ich mir gleich nen vernünftigen 2K ohle (weils ja eigendlich net so viel is)
dann Spritzspachtel überall drauf, und dann das übliche, Grund, Farbe, Klar...
