[User HowTo] Schaltplan für ''Taster'' Motor Steuerung

1. offizieller Beitrag

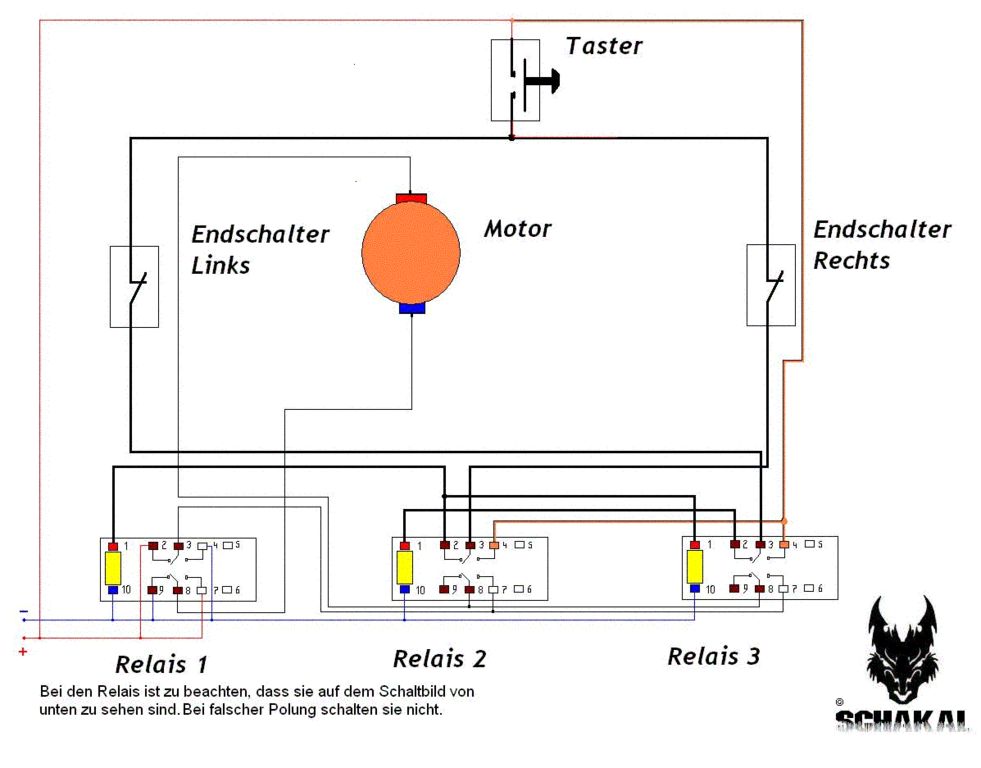

    Da nicht grade viele Steuerungen im netz zufinden sind für die benötigten steuerungen zum ein oder ausfahren lassen von dingen oder für was auch immer stell ich hier mal meinen zur verfügung.

    Besonderheit es läst sich ohne viel aufwand eine Funk Vernsteuerung aus einem auto mit einbinden oder wie hier halt einfach nur ein taster.

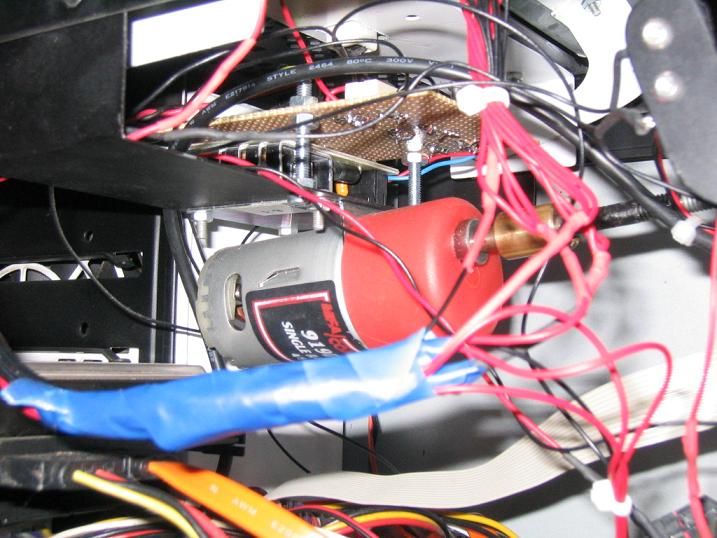

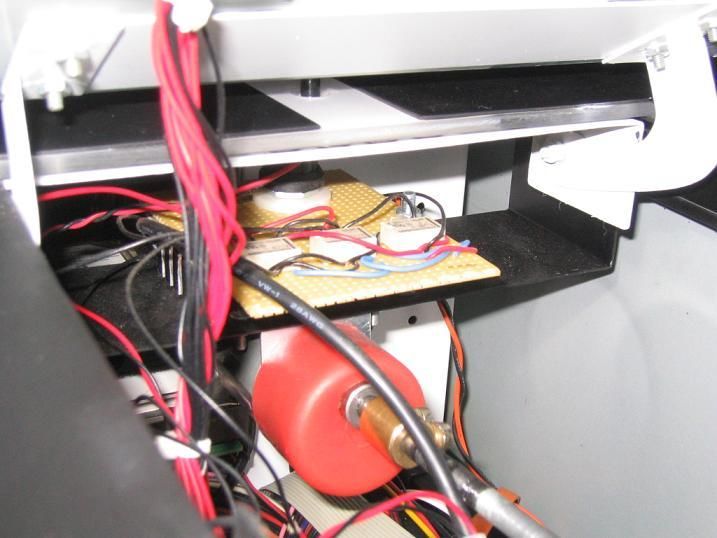

    Der aufbau ist der gleiche den ich auch im ''White eagle'' benutzt habe


    Conrad Bestellung :

    1 ST x 222347 SPANNUNGSREGLER 20,47 EUR

    1 ST x 222370 - 62 GETRIEBEMOTOR 6:1 4,5-15V 540ER 20,47 EUR

    1 ST x 183731 KUPPLUNGSMUFFEN 6/6 1,06 EUR

    3 ST x 504718 SUBMINIATUR RELAIS A12WK12V 2,99 EUR

    Den spannungsregler solte man sich schon hollen fals man nicht will das der motor immer volle leistung bringt.
    Und man ihn so auch den gegebenheiten Pervekt anpassenkann.

    Wer dies für sine seite nutzen möchte , mich einfach nur kurtz kontaktiren

    und wer irgent was damit kaput macht ich übernehm dafür keine haftung :ugly

    *mal was OT gehn muss*

    Ich hab hier schon ne Schaltung und Bauteile, mit fehlt "nur" noch der Motor und Zahnstangen.. Wo hast du das gekauft? Die Preise bei Conrad sind ja nich gerade dolle..

    :lack

    Klasse.... so eine Schaltung hab ich gesucht.... :thumbup
    Hättest du noch ne Bestell-Liste oder besser die bezeichnung von den Relais, sind doch alle dieselben ??

    DANKE !!!!


    nicht schlecht nicht schlech

    ich habe es mit 2 relais gemacht allerdings habe ich auch 2 taster

    deine 1 taster lösung fefällt mir aber irgendwie mehr :)

    :respekt :respekt :respekt

    Silversurfer

    jo hier ist sie. Den spannungsregler solte man sich schon hollen fals man nicht will das der motor immer volle leistung bringt.
    Und man ihn so auch den gegebenheiten Pervekt anpassenkann.

    Conrad Bestellung :

    1 ST x 222347 SPANNUNGSREGLER 20,47 EUR

    1 ST x 222362 GETRIEBEMOTOR 6:1 4,5-15V 540ER 20,47 EUR

    1 ST x 183731 KUPPLUNGSMUFFEN 6/6 1,06 EUR

    3 ST x 504718 SUBMINIATUR RELAIS A12WK12V 2,99 EUR

    echt cool, aber sag mal kann man den motor auch ohne endtaster stoppen lassen, also eine gewisse entfernung definieren????

    besser gras rauchen als heu schnupfen!!!

    ich würde sagen nein weil dafür bräuchtet du ja eine "interligente" steuerung das heist irgendeinen timer oder so.
    das wird ein um einiges größeres vorhaben würde ich jetz vermuten.

    Nope das wir so ohne weiteres nicht gehen weil ich nähmlich keinen schaltplan haben :D
    Ich habe die Aus dem Kopf gebaut wir haben zur zeit wo ich die gebaut haben sowas ständig in der schule baut nur halt mit 230V auf der Steuerseite und 400V Auf der Lastseite :)

    Einmal editiert, zuletzt von sebi (12. März 2007 17:24)

    Ich wollte auchma für meinen nächsten mod sowas machen. Wusste aber nie wie es geht^^.
    Ich vertehe zwar nicht ganz wie man damit was rausfahren kann aber wäre nett wen du mal pls ein bild postest.

    ne, soweit ich weis gubt es drei taster.

    wenn man Taster1 einmal drückt fährt der Motor so lange bis Taster2 (endschalter1) betätigt wird. drückt man dann wieder Taster1 fährt er wieder ein, bit taster3 (endschalter2) betätigt wird. Danach herscht wieder ausgangsstellung.

    //Edit fehler korrigiert

    Einmal editiert, zuletzt von theLinne (13. Juni 2007 10:47)
