Sportis Music Cube

Hallihallo,
so, ich meld mich nach Exclaim auch in diesem Forum mal zu Wort.
Einige werden daher dieses Projekt schon kennen.

Es geht um einen kleinen Musik PC, den ich mir bauen möchte. Daher zuerst mal die Hardware, die reinkommt:

Das wären einmal ein Via Epia ITX Board mit 1Ghz
256MB DRR 400Ram
Ein externes Netzteil mit internet Wandler Platine
Eine 80GB 2,5"HDD
sowie ein 8" Touchscreen um das ganze auch möglichst einfach zu bedienen.

Hier mal der Touchscreen zerlegt und vom alten Plastik Gehäuse befreit:

Gebaut wird das Case aus 19mm MDF, da es auch ein wenig was aushalten soll.
Also erstmal ein paar kleine MDF Platten zurechtgesägt:

Ein paar Löcher reingesägt:

TFT passt schonmal rein und sitzt gut:

Momentan bin ich fleißig am feilen. Wird noch ne Menge Arbeit.

So far...

wenns was neues Gibt berichte ich wieder

€: Whaa... dieser Rang mit einem Beitrag ist ja echt mal beleidigend.

Zitat

Original von sp33d
doch mich als ex. tischler/schreiner würgt es, als ich deine schnittkannten sah... (speziell die ausnehmungen für tft usw...^^)

Ich bin halt kein gelernter Schreiner.
Aber auf dem Bild wurden die Kanten ja nur grob mit der Stichsäge ausgesägt. Ich feile momentan fleißg.

Das Gehäuse dürfte im Endeffekt so 24x18x20 cm groß werden.

Es war
1. im Umkreis von sagen wir 20km kein dünneres Aufzutreiben,
2. will ich einen Großteil der Kanten runden und da macht sich dickeres MDF besser und
3. ist es so einfach stabiler, was ich wichtig finde, da ich das Teil dann ab und zu auch mal irgendwohin mitnehmen möchte und es da ja nicht sofort auseinanderfallen soll

Zitat

Original von fabe
darf man was ähnliches wie denks cube erwarten?

nen Tick kleiner. Aber geht in die ähnliche Richtung. Soll halt hauptsächlich klein, kompakt und funktional sein.

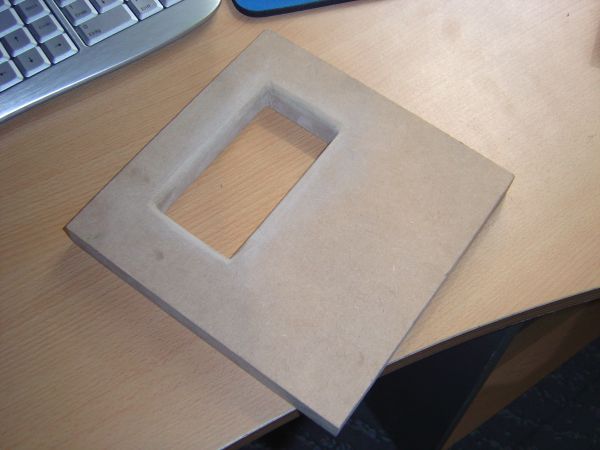

Beide Seitenteile sehen jetzt exakt so aus.

Sind noch leichte Unebenheiten drin, aber die kommen auch noch raus.

Ist alles per Hand. Also Feile und Schmirgel.
Hab solche Luxusgeräte wie eine Oberfräse nicht.

Als nächstes werde ich die Halterung und den Rahmen für das Display fertig machen. Danach die Mainboard Halterung. Das wird aber wohl vor Donnerstag nichts, da ich Mittwoch erstmal mündliches Abi hab.

Mal ein kleines Update

Habe mir eine Mainboardhalterung gebaut und hinten das Loch für die Anschlüsse ausgesägt.
Die Halterung besteht einfach nur aus M4 Schrauben und Muttern. Die Schrauben sind in der Bodenplatte versenkt und werden nachher verspachtelt, so dass man nichts mehr davon sieht.

Dann hab ich mir noch einen Alu Display Rahmen geflext, gefeilt und anschließend schonmal grundiert.

So far...

Heute gings ein wenig weiter:

Erster Teil zusammengespaxt und verleimt. Vorher noch ein paar mehr Löcher gebort, sowie Halterungen für die "2. Etage" im Con.

Grundkonstrunktion dann ganz verschraubt und verleimt.

Als nächstes muss dann wieder gaaaanz viel gefeilt, geschliffen und gespachtelt werden...

Gewicht? Öhm... weiß nicht. Ich stells morgen mal auf die Waage. Im Rohzustand 1,5kg würd ich tippen.

Zitat

Original von Blackwolf
nun ja... ähh... mach mal weiter... hehehe... es kommen erinnerungen an denks (excla!m) minicube....

Echt? *gg* Ist halt auch ein sehr sehr schönes Vorbild. Der Cube hat mich größtenteils zum MDF Bau angeregt. Allerdnings wird meiner nicht weiß. Aber hat schon gewisse Ähnlichkeiten.

Update:

Bin jetzt mal mit dem Schleifen ANGEFANGEN. Ist noch längst nicht fertig. Kleiner Tipp hier: Wenn man soviel Holz schleift, unbedingt einen Atemschutz tragen. *hust*

Ach ja... so langsam muss ich mir ja mal um die Farben Gedanken machen. Ich dachte an ein hellblau und dann den Displayrahmen, sowie die Gitter und Co in einem etwas dunkleren Blauton. Was meint ihr?
