Das NT kannst ja schon vorab testen, indem du mit einer Büroklammer am Mobo-Stecker den "grünen" und irgend einen "schwarzen" Stecker mit einander verbindest. Dann hängst du noch ein paar Stromverbraucher (zB Lüfter, Kaltlichtkathoden) an das NT und schaltest es mal ein.
Wenn's läuft, dann passt ja alles.
JA probier ich vieleicht mal aus.
So hier mal eine neue 3D-Skizze ::
Und dann noch die heut angefertigte Alu-Frontplatte::
Original von D4rkM4ster
Das NT kannst ja schon vorab testen, indem du mit einer Büroklammer am Mobo-Stecker den "grünen" und irgend einen "schwarzen" Stecker mit einander verbindest. Dann hängst du noch ein paar Stromverbraucher (zB Lüfter, Kaltlichtkathoden) an das NT und schaltest es mal ein.Wenn's läuft, dann passt ja alles.
Es ist einfach wichtig, dass du etwas anhängst wie ein lüfter oder so!
So das NT probier ich vieleicht morgen oder so mal aus.
Hier noch das Grafik LCD, welches ich verbauen werde.
Geil, hast du das schon ausprobiert?
So hab mal ne Frage::
Ich möchte diesen Schalter::::
zwischen diese Molexstecker bauen, so das ein Molexstecker der eingang und der andere der ausgangsstecker ist.
kabel hab ich auch dafür::
WIE MUSS ICH DIE MOLEXSTECKER NUN MIT DEM SCHALTER VERBINDEN??
und WIEVIELE KABEL MÜSSEN VOM MOLEXSTECKER ZUM SCHALTER FÜHREN??
eigentlich musst du nur die masse (schwarz) schalten!
die beiden massen kannst du zu einer zusammenfassen. masse is masse.
auf diese weise kannst du sowohl den 12V als auch den 5 V stromkreis auf einmal schalten!
also die beiden massen zusammen drillen, das eine ende an den mittleren pin löten und den rechten oder linken pin an die anderen beiden masseadern!
eigentlich hätte für dein vorhaben auch nen schalter mit nur 2 positionen gereicht!
hoffe das war jetzt verständlich!
also möchtest du nur einen stromkreis an dem ding anschließen?
dann reicht das wenn du eine der beiden masseadern an die pins von dem schalter lötest!
musst dann halt nur die masse von den leds auf diese ader schalten!
zu dem schalter: den kann man doch nach rechts, links und in die mitte stellen oder?
hmm...najut.
aber an der vorgehensweise ändert sich trotzdem nix!
doch isses!
du unterbrichst mit dem schalter nur die masse.
die restlichen kabel lötest du direkt zwischen die molexstecker!
Original von fabe
zu dem schalter: den kann man doch nach rechts, links und in die mitte stellen oder?
Schau ihn doch mal an, der hat ja nur 2 Pins

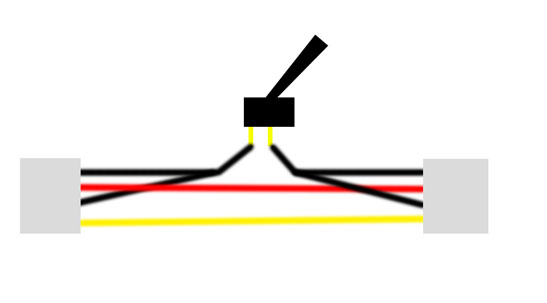

Zum Schalter: Hab mal noch ne skizze gemacht
genau so mein ich das! danke michi für die skizze!
ich hab mir eingebildet drei pins an dem schalter zu sehen! 8o
Original von freeman89
Aber eigentlich brauche ich doch gar nicht alle vier Kabel oder??
Eigentlich nicht... Wenn du die LEDs an 12v anschliesst brauchst du nur den gelben und einen Schwarzen.
Sag mal, wo hast du das Display her ??? Echt goil ... Wieviel hat das gekostet ??
