*totschlag*
klar passen die, aber nicht in die, welche bei den ganzen Anschlüssen sind, sondern man hat oft noch extraanschlüsse, die sehen aus wie die früheren Comanschlüsse an 486er
Also 2reihig und pro reihe 5 Pins und wenn da einer für USB ist dann steht das so gut wie immer auch neben dem Stecker
New Project
-
-
^^ kann schon sein, aber wenn du mal dort liest, da steht ja auch was von maximal 12 USB anschlüssen und wenn du hinten hin guckst wirste nur 8 sehen also hat es definitiv auf der Platine noch nen Stecker. Aber ich tendiere eher zu den beiden gelben neben den S-ATA anschlüssen
-
Die USBs werden wie Desh schon gesagt hat wahrscheinlich die gelden neben den Satas sein. Ist soweit ich weis bei den meisten neues Boards normal, MSI hat die auch für ihre Extra Brackets und ein paar Cases haben die auch schon an den USB anschlüssen
-
Ja die Gelben sind nur mit einer Nut.
Hab mal en Bild von den Steckern auf meinem Alten MSI Board gemacht:
-
- Offizieller Beitrag
Auf der Gigabyte Webseite gibt es zu dem Mainboard auch ein Handbuch, runterladen, anschauen und man weiß die gelben Stecker oberhalb der Sata Anschlüsse sind für USB. Die Stecker die parsec zeigt sind genau die selben wie die auf dem Gigabyte Board nur in Gelb. Das dort mehr Pinne sind liegt daran, es sind immer zwei USB Anschlüsse in einem solchen Stecker vereint.
Heißt eine von den beiden Reihen kann für dein Medion USB Teil verwendet werden.
Die einfachste Möglichkeit wäre so einen USB Connector Stecker (gibts bei ebay etc.) zu verwenden, oder du nimmst so ein Slotblech mit USB Anschlüssen, zerschnibbelst das und greifst dort einen USB Anschluß ab.
Also USB passt immer vom Prinzip.. nur die Stecker sind halt unterschiedlich und da muß man dann basteln.
-
Ahso ok vielen Dank für die Mühe und das ihr so nett seit
-
- Offizieller Beitrag

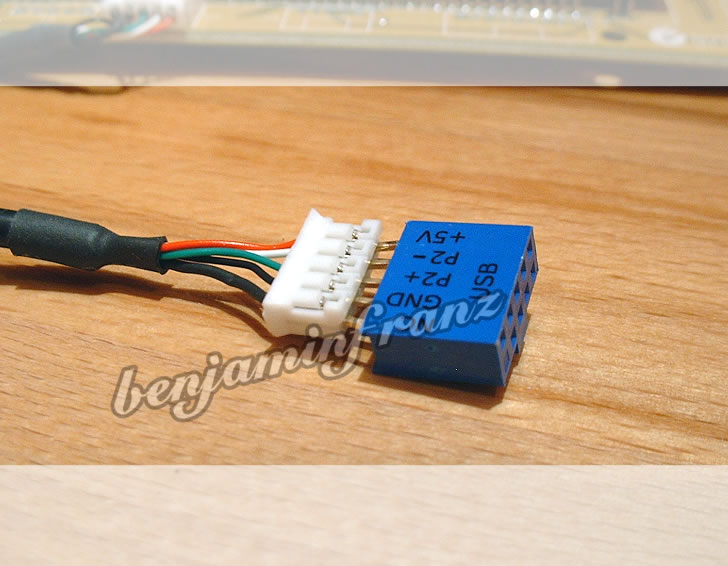

zum besseren Verständnis hier noch nen Bild wie ich mein Shuttle VFD am USB angeschlossen hatte.. das blaue ist besagter USB Connector (liegt bei div. Mainboards dabei oder halt über ebay zu bekommen).
-
- Offizieller Beitrag
Jop, genau sowas.
-
Mein Projekt geht weiter, das ist der Anfang des externen DVD Brenner Laufwerk Gehäuses, an die Front kommen Display und 3 Taster solche hier http://cgi.ebay.de/LED-Taster-16mm-Alu-Black-Edition-Ring-weis-beleuchtet_W0QQitemZ380105019020QQcmdZViewItemQQptZKlingelanlagen?hash=item380105019020&_trksid=p3286.c0.m14&_trkparms=72%3A1232|66%3A2|65%3A12|39%3A1|240%3A1318.
Oben kommt noch ein Lüfter mit weißer Beleuchtung rein
Und das hier ist mein Versuch als Fuß schwarzes Plexi/uv aktives rotes Plexiglas/schwarzes Plexiglas. Er ist aber noch nicht überarbeitet
Morgen werde ich vll versuchen etwas zu airbrushen auf die Front
Gruß Maddin
-
^^ nya, den Fuß noch schleifen und dann scharf fotografieren
-
- Offizieller Beitrag
Bündig mit der Front sieht natürlich optisch gut aus (wenn es ordentlich gemacht ist). Wenn du die Öffnung sauber arbeitest und den Bildschirm dahinter setzt (also nicht flächenbündig) ist allerdings die Gefahr geringer die Bildschirmfläche zu berühren.
Mit berühren meine ich jetzt im ungünstigsten Fall mit etwas vor das Display zu hauen.. gerade bei nem PC der in täglicher Benutzung ist. -
ich würde es bündig machen und von außen vielleicht einen Art Rahmen auf die Kante setzten oder einen Plexiglasscheibe die etwas überlappt und einen mattiert Rand hat.
