Nichts großartiges, aber ich hab ne Platine lackiert und werd mal sehen, ob ich weiße oder grüne LEDs nehme.
Vorteil an grün: passt zu den Boxen und zum Monitor und zur Tastatur
Nachteil an grün: muss bestellt werden
Vorteil an weiß: LEDs sind schon zuhause
Nachteil an weiß: passt nicht zum Rest der wegen Garantie nicht gemoddet wird
Da frag ich mich nun^^ -
- Offizieller Beitrag
Hehe ja die Überlegungen kenn ich.. aber würde vom weiß abraten sofern, vorallem wenn es ja zum Rest nicht so wirklich passt.
Andererseits ist weiß natürlich eine selten genutzte Farbe, was die natürlich irgendwo interessant macht.. aber es muß - damit es wirkt - zum Gesamtbild schon passen ne. -
Ich denke, weil LEDs nicht soooo teuer sind und Platinen auch nicht, werd ich einfach beide Farben ausprobieren.
Nur ist der Innenraum ja weiß und da sind dann meine Fantasien irgendwie nicht groß genug
Blau wäre ne gute Sache wegen dem Mainboard, allerdings ist mir die Farbe einfach zu oft verwendet
und irrelevant, weil nur ein paar Steckplätze blau sind. -
- Offizieller Beitrag
Aber ich denke weißer Innenraum harmoniert mit grünen LEDs besser als mit weißen LEDs.. weil nur weiß sieht ja nach nichts aus
-
Oder ich denk mir ne Schaltung auf der Platine aus, auf der ich zwischen weiß-grün-blau schalten kann,
gibts denn 3fach-ein Kippschalter? Ansonsten mach ich das mit nem Taster, muss mir außerdem noch überlegen,
wo und wie ich den Kapazitiventaster unterkrieg und wie ich den bau.
Elektronikkram gibts also noch genug zutun
Werd wahrscheinlich im modding-faq Forum fragen. -
^^ also bestellen ist ja nicht das ding, einige shops wollen ja net mal versandkosten
Wobei UV vielleicht auch ne überlegen als *Farbe* wert wäre -
-
@ Desh ... ich kanns mir jetzt aber auch nich erklären wie das funktioniert
-
Bin ich euch in allen Dingen zu kompliziert
-

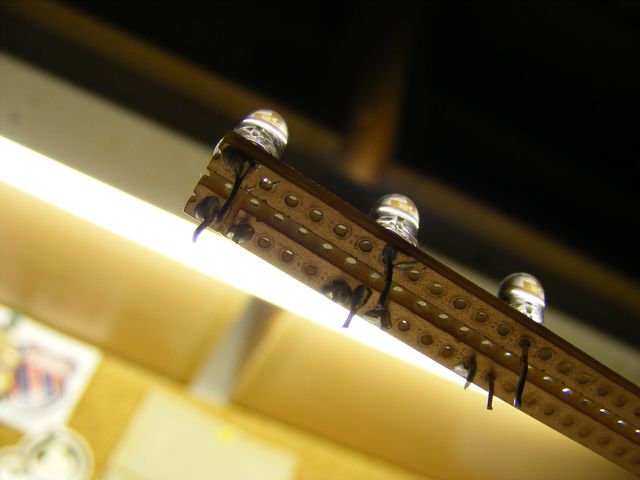

mhmm so wie das aufm bild aussieht sind die widerstände überbrückt durch die leiterbahn oder nicht Oo da is zwischen den beiden beinchen vom widerstand doch durch die leiterbahn ne verbindung.... das heißt der widerstand hätte null funktion Oo
-
also is wie folgt:
Eine Seite von allen widerständen zusammen an die plusleitung. Die andere jeweils an eine led. und das andere beinchen von der led zusammen mit dem Minus. Die beinchen des widerstandes dürfen nicht verbunden sein weil dieser sonst wegen des geringeren widerstandes vonner leiterbahn im vergleich zum Ohmschen widerstand überbrückt wird.
edit:// siehe hier: http://www.tams-online.de/bilder/tt/Zeic…schluss2LED.gif
dabei ist das dreieck die led und der widerstand der kasten davor
BTW: deswegen werden die auch so warm und deswegen is eine auch schon hin weil die gesamte spannung an den leds anliegt und keine am widerstand
-
So sieht das ganze bei mir auch eigentlich aus, nur 4x parallel.
In reihe bräucht ich bei 5V ja sonst keine Widerstände, weil die Dinger eh
nicht leuchten würden
Ich probier eben nochmal... -
Ehm. ja, da hast du ehrlich gesagt Mist gebaut
Was du bräuchtest wären drei leiterbahnen. Auf der linken is meinetwegen +, dann gehen halt die widerstände in die mitte, wobei du da die leiterbahn zwischen den kontakten unterbrechen müsstest und von da aus dann ne led nach rechts zum - pol... aber so haben die widerstände keine funktion und wenn du einfach die leiterbahnen unterbrichst gehts auch nicht weil die letzte led dann dunkler is als die erste, da widerstand in reihe... neu machen -
Was ich dann trotzdem nicht verstehen will, warum alle LEDs so dunkel geleuchtet haben?
Wäre jemand so lieb einen Schaltplan zu zeichnen
-
An was für ner Spannungsquelle hattestes angeschlossen? Bei Netzteil könnte ich es mir auch nicht erklären.
