  • LED (engl. light emitting diode: "Licht abstrahlende Diode", umgangssprachlich "Leuchtdiode").

    1 LED

    LED (engl. light emitting diode: "Licht abstrahlende Diode", umgangssprachlich "Leuchtdiode") ist ein elektronisches Bauteil auf Halbleiterbasis.
    Dioden lassen Strom nur in eine Richtung durchfliesen (vergleichbar einem Rückschlagventil). Beim Betrieb mit Konstantstrom ist deshalb auf die richtige Polarität zu achten. Wechselstrom kann zwar auch nur in eine Richtung durchfliesen, durch den häufigen Polartitätswechsel und der damit einhergehenden Richtungsänderung ist die Einbaurichtung theoretisch egal.
    LED gelten als sog. "kalte" Leuchtmittel, da sie nur wenig der aufgenommenen Leistung in Wärme umsetzen und damit einen sehr hohen Wirkungsgrad aufweisen.

    1.1 Bauformen

    • LED

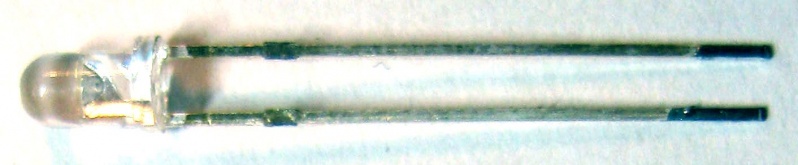

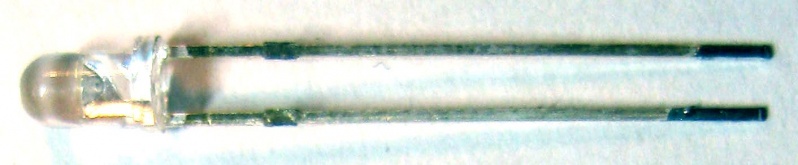

      die klassische LED hat einen zylindrischen Leuchtkörper mit halbkugelförmiger "Spitze" und einen umlaufenden "Kragen" an der flachen Unterseite aus der die zwei Anschlüsse ragen. Der längere Draht ist die Anode (Pluspol) und der kürzere Draht ist die Kathode (Minuspol). Um die Polarität auch im eingebauten Zustand prüfen zu können, ist der Kragen auf der Seite der Kathode abgeflacht. Als kleine Eselbrücke kann man sich merken: Kathode = kurz = Kante
      LED mit 3 oder 5mm Durchmesser brauchen ca. 1,5-4V Spannung bei 20mA Strom. Diese Werte sind i. A. abhängig von der Leuchtfarbe. LED haben nur wenig Spielraum bei Abweichungen von der Nennspannung und dem Nennstrom. Sie lassen sich nur mit aufwändigen Schaltungen dimmen.
    • Hochleistungs-LED
      H-LED sind auf einer sechseckigen Trägerplatte aufgebracht, die als Kühlkörper für die entstehende Abwärme dient. Diese LED nehmen nicht nur mehr Leistung auf (ca. 350mA bei ), sondern erzeugen auch wesentlich helleres Licht. Aus diesem Grund werden sie mittlerweile auch in Taschenlampen und Fahrradscheinwerfern eingesetzt, da sie trotz vergleichbarer Helligkeit (im Bezug zu Halogenlampen) wesentlich weniger Strom benötigen.Mittlerweile werden Hochleistungs-LED auch in Autoscheinwerfern eingesetzt und ziehen auch deutlich über 15W Leistung. Diese LED sind jedoch für den Casemoddingbereich uninteressant.
    • SMD-LED
      SMD steht für engl. surface mounted device und bedeutet Bauteil für direkte Montage auf die Oberfläche. Im Gegensatz zur klassichen LED sind SMD-LED quaderförmig und in der Regel wesentlich kleiner. Wie alle SMD haben sie keine Anschlussdrähte, so dass sie direkt auf Kontaktflächen einer Platine gelötet werden. Durch die kleine Bauform kommen sie hauptsächlich bei Geräten mit sehr kleinen Gehäusen (im Verhältnis zur enthaltenen Elektronik) z. B. Handys zum Einsatz.
      RGB-LED

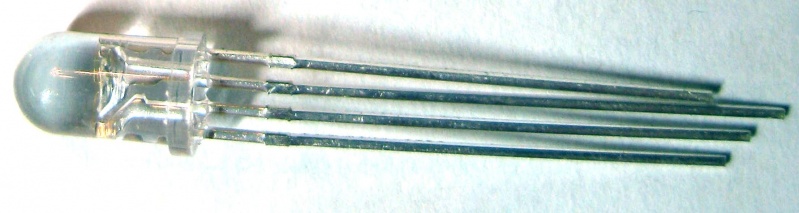

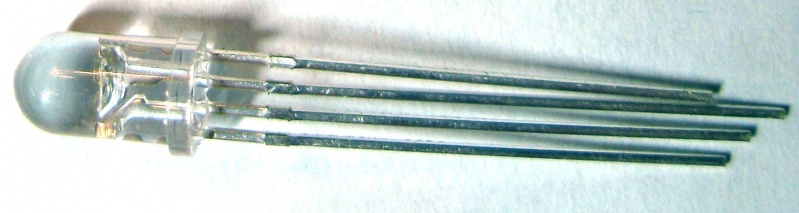

      RGB-LED sind praktisch drei LED mit den Farben Rot, Grün und Blau in einer LED. Statt 2 Drähten, haben sie 4 "Beinchen" (eines für jede Basisfarbe und die Kathode). Durch passenden Ansteuerung (sprich Mischung der Farben) können sie fast alle sichtbaren Farben darstellen.Die Helligkeit der LED wird normalerweise in Candela (Cd) angegeben, wobei 5000 mcd ein durchschnittlicher Wert ist. RGB-LED sind normalerweise etwas dunkler als einfarbige LED. Die Helligkeit hängt stark vom Blickwinkel ab. Wenn man direkt von oben auf die LED blickt leuchtet sie deutlich heller, als wenn man sie von der der Seite her sieht.

    1.2 Beschaltung


    Je nach Farbe benötigen klassische LED 1,5V bis 3V und nehmen ca. 20mA Strom auf.

    • Parallelschaltung

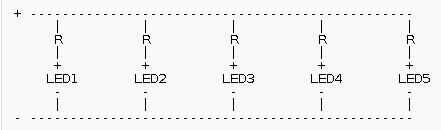

      Bei der Parallelschaltung werden alle Anoden und alle Kathoden miteinander verbunden. Der Schaltplan dazu sieht aus wie eine Leiter mit den LED als Sprossen.

      mit R - Vorwiderstand in Ohm
      U0 - anliegende Spannung (z. B. 12V) in Volt
      ULED - Spannung die die LED benötigt in Volt
      I - maximaler Strom der durch die LED fließen soll (z. B. 0,02A) in Ampere

      Beispiel:

      12V - anliegendes Spannung (z. B. an einem Molexstecker)
      2,5V - von einer LED benötigte Spannung
      0,02A - von einer LED benötigter Strom (entspricht 20mA)
      475Ohm - benötigter Vorwiderstand für eine LED

      Es empfiehlt sich, vor jede LED einen Widerstand zu setzten statt einen Gesamtvorwiderstand zu verwenden. Auf diese Weise lassen sich problemlos 50 LED an eine Leitung hängen oder auch LED mit unterschiedlichem Strom- und Spannungsbedarf betreiben.
      !Achtung, die einzelnen Ströme addieren sich. 50 LED à 20mA ziehen 1A!

    • Reihenschaltung

      Bei der Reihenschaltung wird die Anode einer LED direkt mit der Kathode einer anderen LED verbunden.
      Je nach anliegender Spannung errechnet sich der Vorwiderstand R nach folgender Formel



      mit Rv - Vorwiderstand in Ohm
      U0 - anliegende Spannung (z. B. 12V) in Volt
      ∑ULED - Summe der Spannungen aller LED in Volt
      I - maximaler Strom der durch die LED fließen soll (z. B. 0,02A) in Ampere
      Wie man anhand der Formel sieht, darf die Summe der Spannungen der Widerstände nicht größer sein, als die anliegende Spannung. An eine 12V-Leitung kann man also nur drei 3,5V-LED anschließen, aber 8 (besser nur 7) 1,5V-LED.

    1.3 Tipps und Hinweise

    • LED haben einen Abstrahlwinkel von ca. 18°, d. h. +- 9° gegenüber der Mittelachse.
    • Um eine bessere Ausleuchtung zu erzielen, empfiehlt es sich die LED in das Plexiglas zu setzen
