Beiträge von Al_Bundy

Wer sehen will wie das aussieht wenn Kupfer oxidiert der kann sich dieses Bild mal genauer anschauen.

Durch den Schwefelanteil des Kühlmittel in Verbindung mit Wärme lässt das Kühlmittel die Oberfläche oxidieren. Das empfohlene Reinigungsmittel war leider unwirksam. Daraufhin musste ich alle Teile aufwending von Hand polieren weil man mit der Schwabbelscheibe fast niergens ran kommt. Die letzten 5 Kühler habe ich zu Testzwecken dann mal Glasgeperlt. Diese wurden nachträglich noch vernickelt. Das Ergebnis ist beeindruckend gut. Extrem Matt und funkelnd durch die Lichtbrechung der geperlten Struktur. Aber seht selbst.

Zunächst mal ein paar Bilder zur Asus 770GTX Direct CU

Ein Inlay aus 6mm schwarzen Plexi.

Wasserkühler für HD 7970 MSI Lightning mit weißen Pomdeckel

Wasserkühler für 660GTX von EVGA mit Plexideckel

Wasserkühler für HD 7870 von Gigabyte R787OC-2GD mit Plexideckel

Wasserkühler für HD 7970 von Powercolor mit Plexideckel

Ein paar Bilder zu MSI Z77 MPower

Sowie ein vernickelter Kühler für das altbewährte Asus Rampage Extreme

Gegen Ende des Jahres wird wieder viel abseits von Kühlern gearbeitet. Seid etwa Mai läuft die zweite Fräse. Als Frässpindel ist eine 1.5Kw Chinaspindel im Einsatz. Warum? Weil die mit 150€ sehr sehr günstig ist. Nachteil: Rundlauffehler von bis zu 0.15mm. Ich habe mir 3stk. aus China geordert und die versprochenen 0.005mm Rundlauffehler wurden in keinster Weise eingehalten. 2Spindeln lagen bei über 0.1mm Rundlauffehler, und die dritte Spindel lag bei 0.06mm.

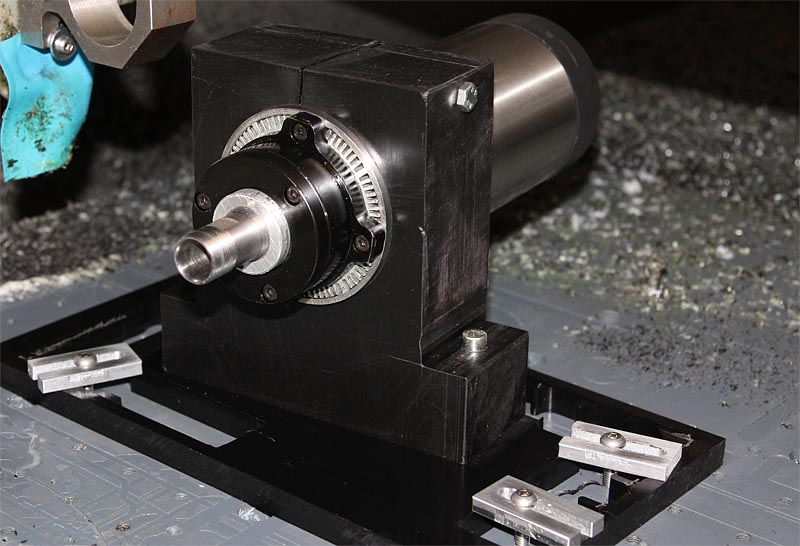

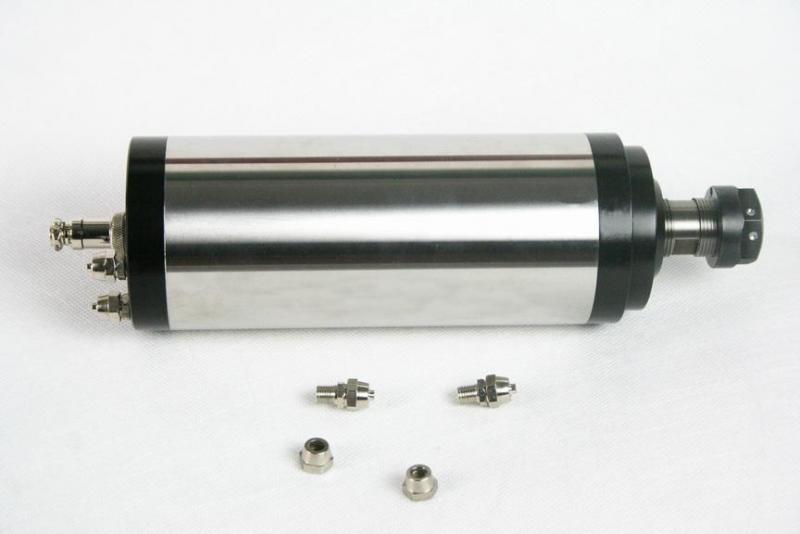

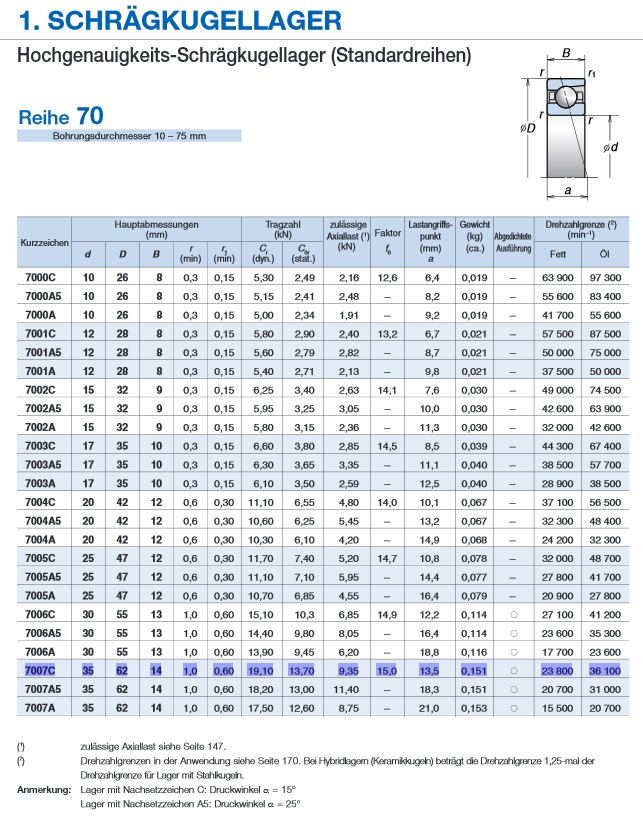

Später habe ich recherchiert wo es die original Spindeln geben könnte. Da haben sich 3 Hersteller heraus kristalisiert. Händler gibt es aber wie Sand am Meer. Da mir niemand so richtig garantieren konnte ob die Spindel die ich fortan kaufen wollte im Innenkonus geschliffen ist, habe ich mich dazu entschlossen die Spindeln selber auszuschleifen. Der Weilen wurden mir von mehreren Händlern versichert das der Rundlauffehler bei 0.05mm liegt. Nicht bei 0.005mm. Man hat sich entschuldigt. Wie man aber sieht, sind selbst die 0.05mm nicht praxisnah.

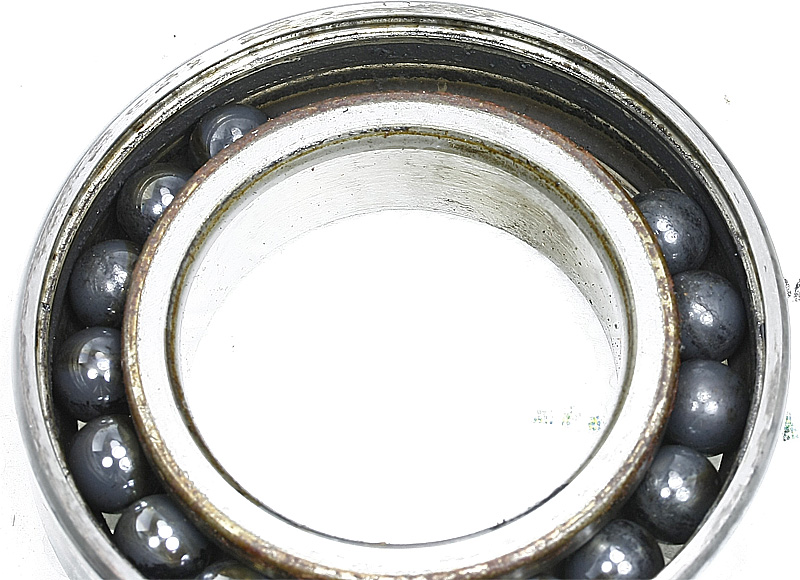

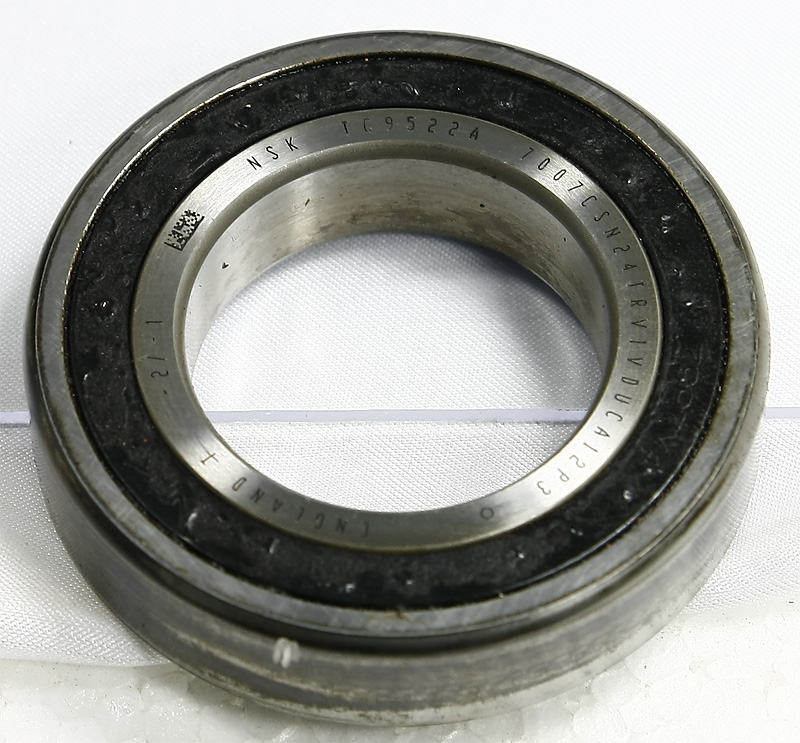

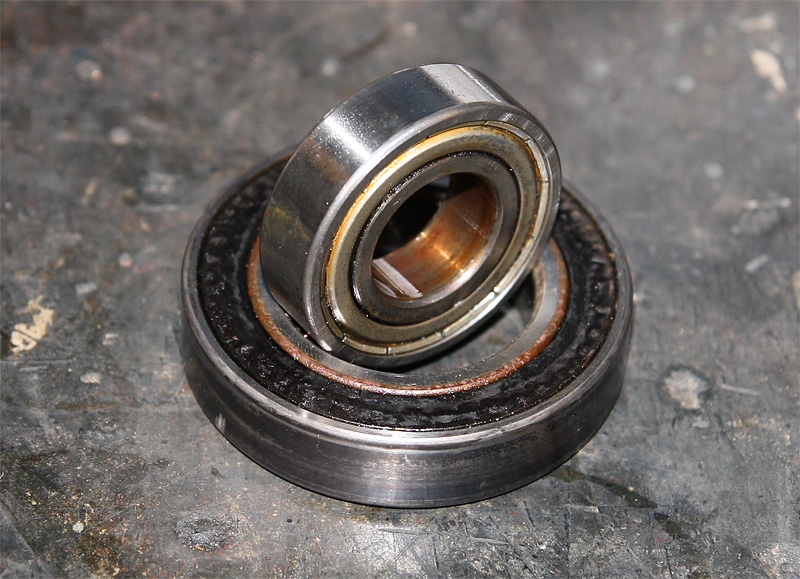

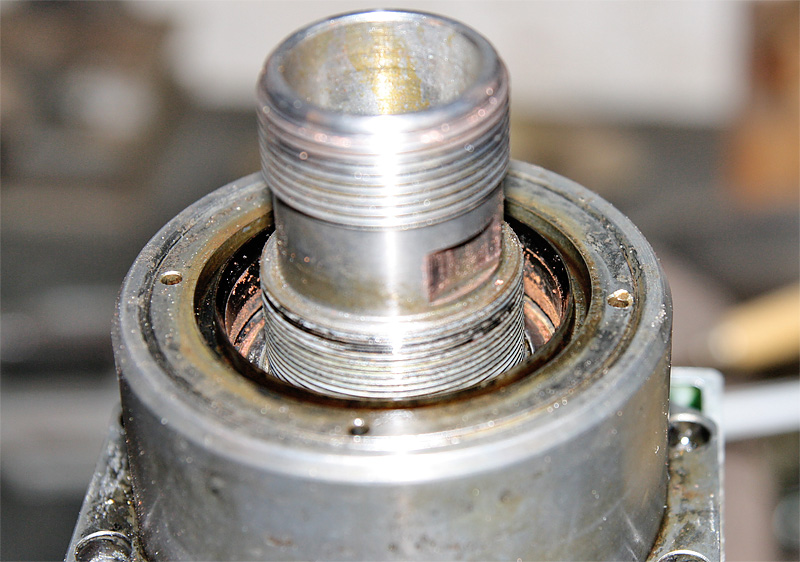

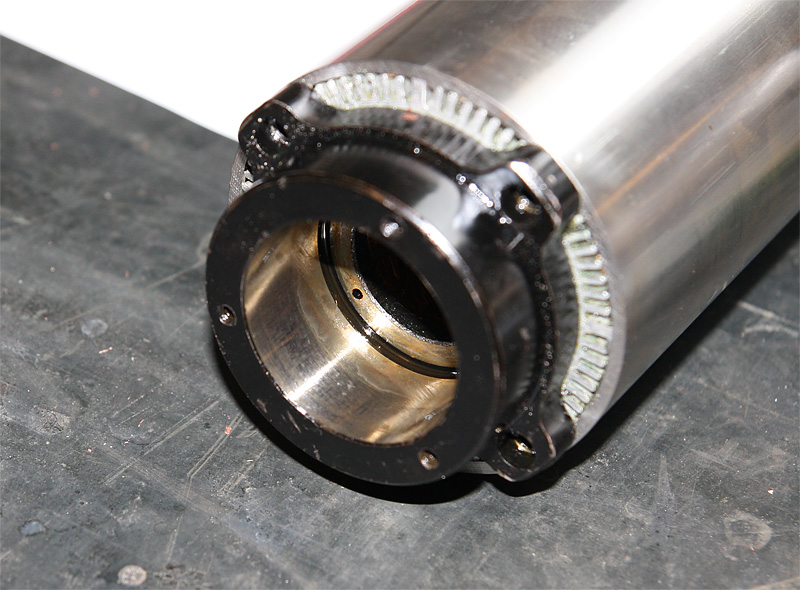

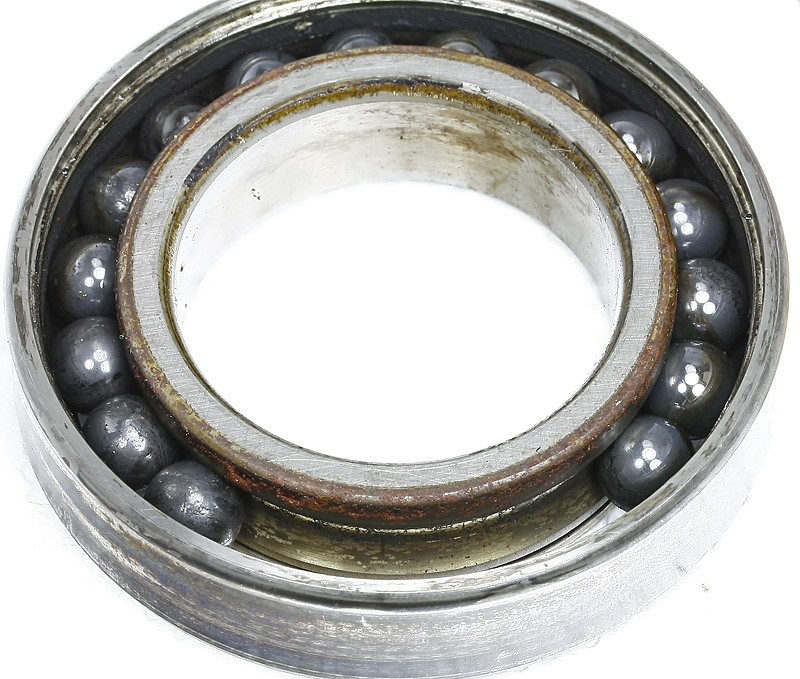

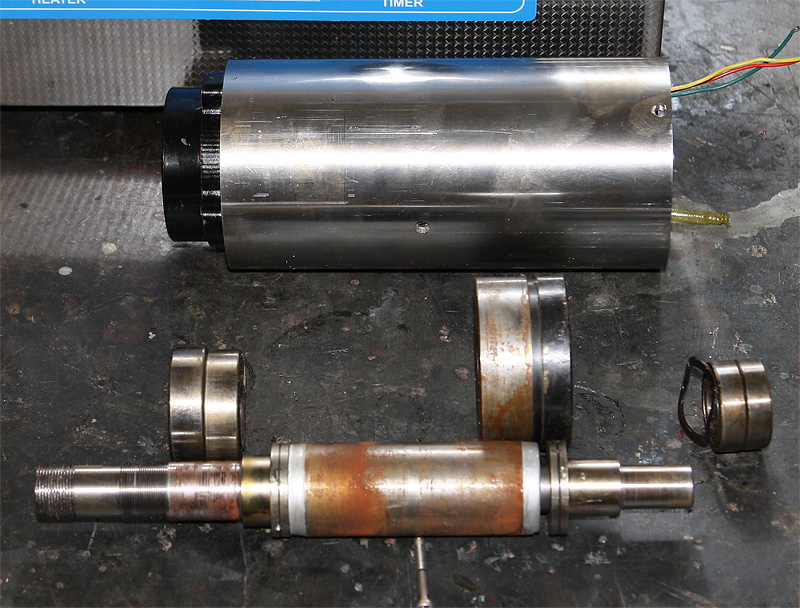

Nach gut 4Monaten Arbeit waren die Lager der ersten Chinaspindel verschlissen. Grund dafür ist das Kühlschmiermittel. Ohne Sperrluft gelangt Kühlnebel in die Lager woraufhin sich der ganze Schmand in den Lagern setzt. Die Folge eine hohe Reibung die den Verschleiß deutlich vorran treibt. Somit musste ich letzten Monat die Spindel tauschen. Da die Spindel eh schon defekt ist habe ich mich dazu entschlossen die Lager zu tauschen. Nach Demontage fand ich auch schnell heraus welche Lager verbaut wurden. Hinten sind 2Stk. NSK Lager 6002Z (made in China) verbaut. Vorne sind 2Stk. SKF E2-6004-2Z/C3 (made in Italy) verbaut. Die Lagerflansche sind geschliffen, und der hintere Lagerflansch wurde verklebt. Die Vorspannung der Spindel wird über eine Feder realisiert. Die Vorspannung stellt man mit den Flügelrad am ende der Spindel ein.

Nach erfolgten Lagertausch habe ich die Spindel mal laufen lassen. Dabei hat sich herausgestellt das die Temperaturen ganz in ordnung sind. ~40K dt Spindel/Luft ohne Kühlung. Die Spindelwelle dreht nach dem Lagerwechsel nicht mehr ganz so leicht, das liegt aber an der Vorspannung der Lager. Damit sollte ich jetzt mehr Material/Zeit wegnehmen können. Das schleifen als solches ging auch recht einfach und schnell. Aufspannen, vermessen und schleifen sowie polieren hat nur etwa eine Stunde gedauert. Die Aufnahmen dafür mussten allerdings noch angefertigt werden. Das war aber nach einen halben Tag erledigt.

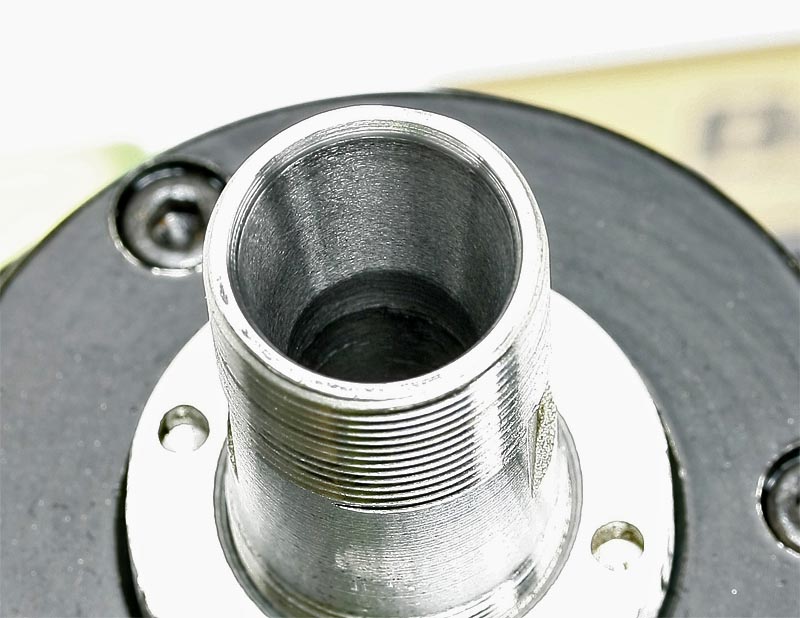

Das Ergebnis des schleifens ist beeindruckend. Die Spindel die neue Lager bekam hat ein Freund auf 0.05mm vorgeschliffen. Nach dem neuen Schleifvorgang liegt der Rundlauffehler bei 0.008mm. Für Hobbyverhältnisse ist das Spitzenklasse. Meine 900€ teure HSD liegt bei 0.02mm. Es war aber nur logisch das ich nicht auf die 0.001mm von meiner Ibag HF80 heran komme.
Fazit, für 150€ habe ich eine tolle Spindel geschossen. Aber man muss Arbeit investieren. Etwa alle 3-5 Monate ein Lagerwechsel, und nach Erhalt muss der Konus ausgeschliffen werden. Das geht aber in Ordnung. Das Lagerpaar kostet 40€ Und ein adäquates Original (Mechatron) in guter Qualität kostet etwa 650€. Die Lager halten aber auch nicht länger.

http://www.youtube.com/watch?v=NhtEHnMKalY
http://www.youtube.com/watch?v=TnHz9DBuAC0&feature=youtu.be

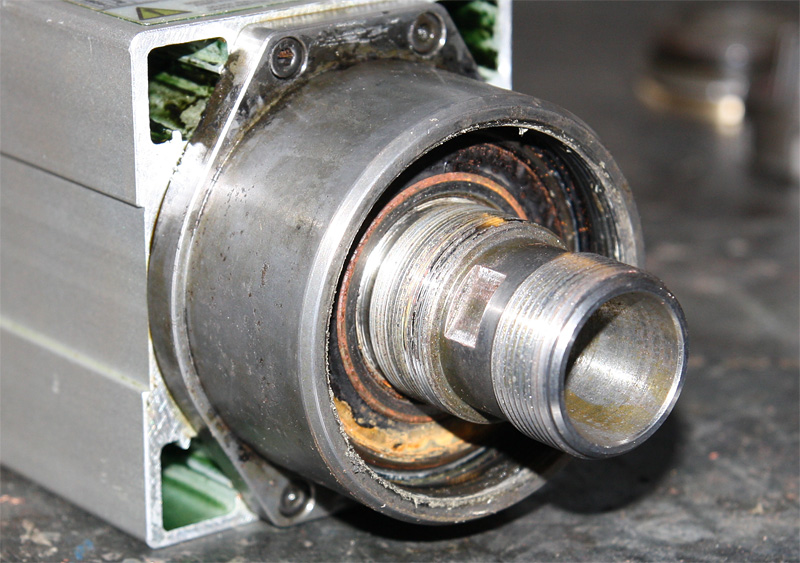

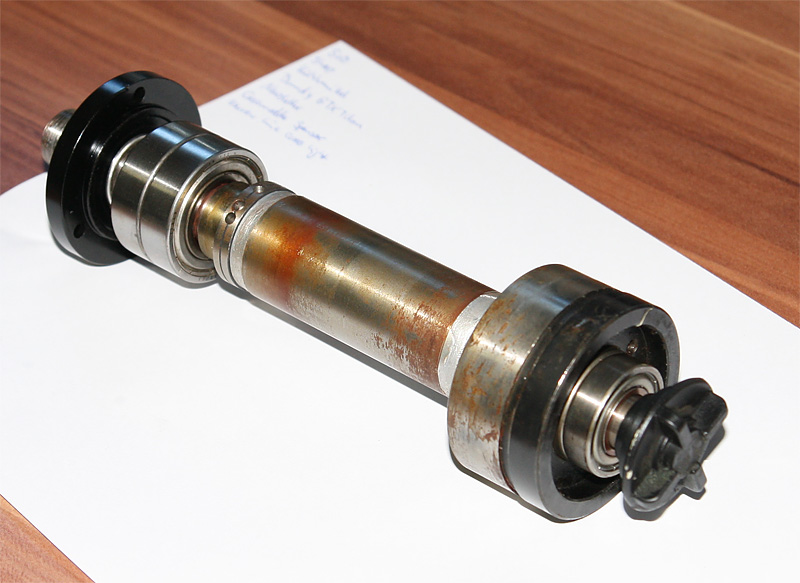

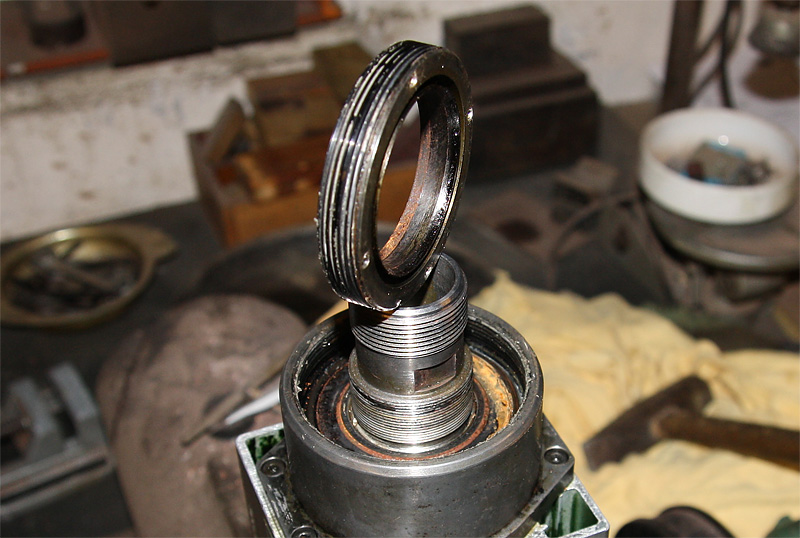

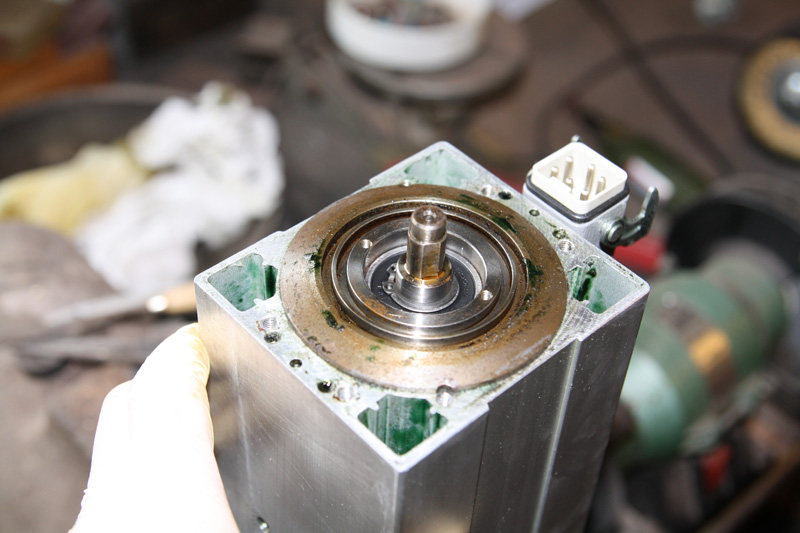

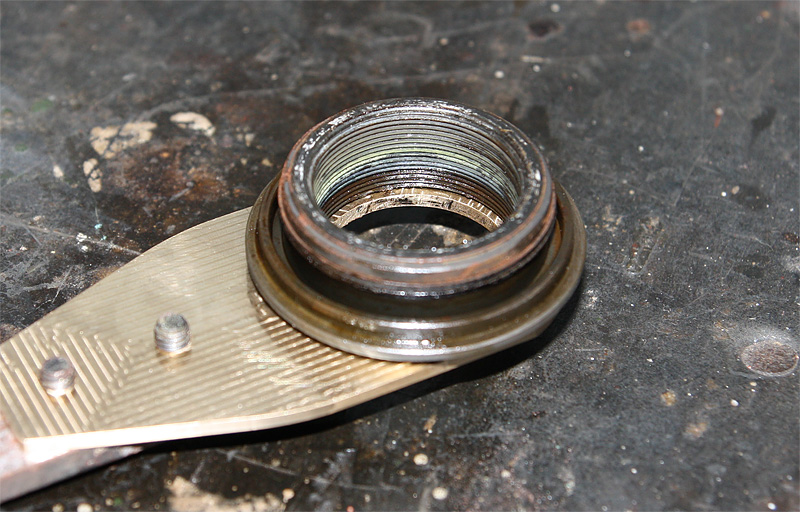

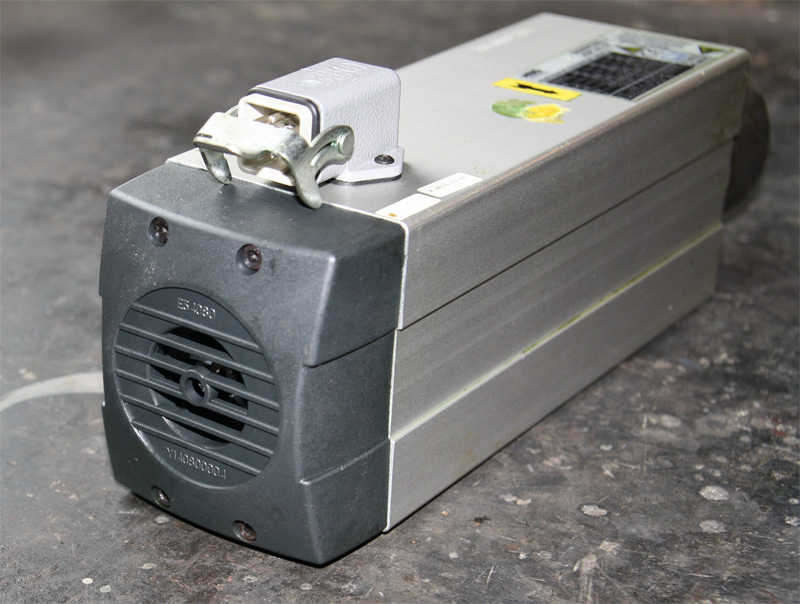

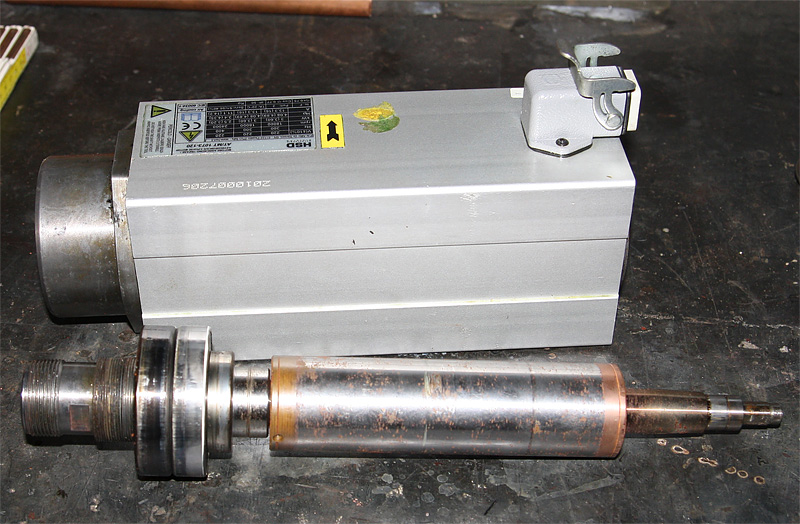

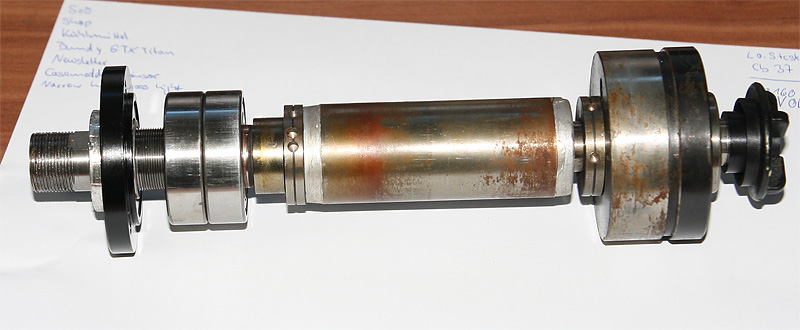

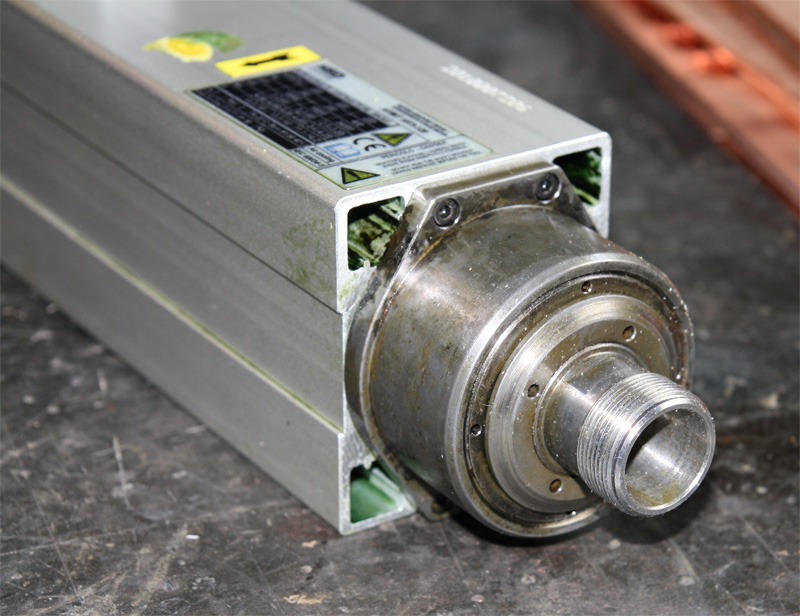

Weiter geht es mit der 3Kw HSD Spindel mit ER25 Aufnahme. Die Spindel hat knapp 1Jahr gehalten. Die Lager haben ihren Dienst auch durch das KSS quittiert. Die Demontage war deutlich aufwendiger. Die Instandsetzung ebenfalls. Das Problem ist das die Lager sehr schwer aufzustecken sind. Da muss ich mir noch etwas einfallen lassen. Die Lager sind auch etwas teurer. Die original NSK Lager kostet über 400eu das Paar. Künemund hat mir adäquaten Ersatz von GMN angeboten. Das Hochgenauigkeitsspindellagerpaar kostet knapp 200€. Die zweite Spindel davon ist seid über 1 Jahr im Einsatz. Funktioniert reibungslos. Aber nicht mit Flutkühlung sondern mit MMKS. Anbei ein paar Bilder.

Da ich nun seid gut 1 Jahr mit MMKS arbeite und viele Probleme hatte, habe ich mich die letzten Wochen damit mal etwas genauer beschäftigt. Die Probleme waren ständige Fräserbrüche weil kein KSM aus der Düse kam, Fräserbrüche durch hohen Verschleiß. Ich habe inzwischen schon über 10 Kühlmittel getestet. Mein Fogbuster soll nur bis maximal 1.5bar betrieben werden. Profigeräte gehen aber bis zu 10bar. In diesen Zusammenhang ist die Viskosität des Kühlmittels zu beachten. Ich fing mit Fenella VD 201N an. Das Zeug hat eine Viskosität von 2. Das lässt sich sehr gut versprühen, auch schon mit 0.5bar,. Die Standzeit der Werkzeuge ist aber unterirdisch. Da ich nur so niedrige Drücke gewohnt war habe ich auch über ein dreiviertel Jahr mit bis zu 1bar gearbeitet und konnte mittelviskose Fluide nicht versprühen. Es kam einfach nichts aus der Düse.

Nach einen Tag lesen habe ich dann den Druckminderer getauscht und habe den Maximaldruck des Kompressor draufgegeben ->2.6bar. Fortan konnte ich auch mittelviskose Fluide bis 24 problemlos versprühen. Somit bin ich inzwischen mittviskose Fluide am testen. Mal mit mehr, mal mit weniger Erfolg. Letztens hab ich mir nen Ei gelegt und alle Teile sind durch das KSM stark exidiert. Über Nacht, das sieht man leider im Prozess nicht. Somit musste jedes Teil aufwendig gereinigt und poliert werden. Fragt nich nach Sonnenschein... Die testerei ist aber bald abgeschlossen. Im Februar lege ich mich fest welches KSM es wird. Es wird auf jeden Fall ein geruchsarmes Kühlmittel mit hohen Schmieranteil. Durch die Ultraschallreiniger lässt sich das Zeug gut entfernen.
Zwischenzeitlich wurden auch die Kugelumlaufmutern an der kleinen Fräsmaschine getauscht. Projekt WZW Spindel geht weiterhin vorran. Alle Grundlegenden Teile sind bestellt und bezahlt. Paar Hunderter muss ich noch für Kleinigkeiten investieren. Dann gehts ans einrichten...
Ich geh mal wieder raus. Muss noch paar Teile polieren und vernickeln.
Frohes Fest.

Ich habe mal wieder ein paar Kühler gefräßt. Manche habe ich dieses mal sogar vernickelt. Das Problem mit dem abblättern der Nickelschicht ist gelöst. Ferner sind die hellen Schatten deutlich reduziert worden. Ich werde demnächst noch ein paar Experimente machen wie es aussieht wenn die Nickelschicht dicker ist.
Maschinentechnisch gibs auch neue Erkenntnisse. MMKS mit Fogbuster hat sehr warscheinlich in einigen Monaten ausgedient. Die Standzeiten mit MMKS sind sehr schlecht. Die Werkzeugkosten gehen massiv in die Höhe. Sehr warscheinlich wird ab Frühling wieder nass gearbeitet. Dann aber nicht mit einer teuren HSD Frässpindel, sondern mit einer billigen Chinaspindel. Die muss ich zuvor zwar noch nachschleifen, aber das kann ich mit meinen kleinen 1.5Kw Chinaspindeln zuvor schonmal prüfen. Eine Chinaspindel ist mir im übrigen abgeraucht. Lager fest. Jetzt muss ich erstmal sparen für neue Lager und hoffen das ich wieder alles zum laufen kriege. Die Ersatzspindel hat irgendwie ne Macke. Ab und zu fehlt eine Phase.
Da wir gerade beim Instandsetzen sind hab ich grade meine Cnc zerlegt weil die Antriebe ausgenudelt sind. Im laufe der Woche sollte hoffentlich wieder alles laufen. Bis dahin sollte auch schon eine Bestellung in die Schweiz ausgelöst worden sein. -> Ölnebler und Werkzeugaufnahme für meine Ibag HF80. Damit müsste ich dann zumindest alle teuren Gerätschaften haben um die Spindel in Betrieb nehmen zu können. Ziel ist es bis zum Frühjahr die neue Frässpindel mit Pneumatischen Werkzeugwechsel zum laufen zu kriegen. Gelingt mir das, werden die Kühler nochmal eine deutlich gesteigerte Qualität erreichen und das mit etwa 50% weniger Bearbeitungszeit. Das wär ma ne geile Sache. Aber erstmal ein paar bekannte Kühler.

Gigabyte 660GTX TOC-3GD

HD6870 X2

EVGA Classified SR2

Asus Crosshair 5

MSI HD 7970 Lightning

Gigabyte HD 7870 OC-2GD

Darüber hinaus gabs einige Neuzugänge. Gigabyte N770OC-2GD wurde mit einen Kühler ausgestattet. Die Spannungswandler werden aktiv gekühlt und der Durchfluss wurde ans Maximum getrieben. Möglich machen das die Kanäle im Deckel.
Des weiteren hat mich das Gigabyte Z77X-3DH erreicht. Dafür gab es kleine Standardkühler. Auch diese habe ich mal vernickelt. Sehr schön ist auch der GTX Titan-Kühler geworden den ich gleich 2mal gefräßt habe. Einmal mit Pomdeckel unvernickelt, und einmal in Nickeloptik mit Plexideckel. Für die Spannungswandler werden 0.5mm Pads benötigt.
Zum Schluss erreichte mich noch die HD 7870 OC GHZ Edition. Das Teil hat auch einen echt genialen Durchfluss. Spawas werden Teilaktiv gekühlt, allerdings über 0.5mm Pads. Massig Fläche über die GPU sorgt für eine tolle Kühlleistung.

Gigabyte N770 OC 2GD

Gigabyte_Z77X-D3H

GTX Titan

HD7870 OC GHZ Edition

Kam alles vonner Firma

Bevor es in 2 Wochen wieder neue Kühler gibt, jetzt zunächst mal ein paar Solarmodule. Die Dinger sind schon gut 2 Wochen aufn Dach, bin nur nich dazu gekommen den Krempel ma zu knipsen. Theoretisch könnte ich bei guten Wetter meinen ganzen Strom den ich verbrate selber produzieren, wenn Sonne da ist. Aufn Hausdach liegen 22Module, und auf der Garage nochmal 12. Das macht rund 7.14Kw. Strom speichern tun wir vorerst nicht, da warten wir wohl noch ein paar Jahre bis die Speichersysteme günstiger sind und wir ein Belastungsprofil erstellen können um das sinnvoll bemessen zu können. Wechselrichter stammt von SMA und die Module von Jingli, Pandaseries.

Jan Radis send tendentiell schwer herzustellen.
Es geht munter weiter mit dem Asrock Z77 extreme9 und einen leisen Kompressor...., darüber hinaus sind neue Gummihandschuhe eingetroffen die keine Abdrücke mehr hinterlassen. Somit sollte das Problem bei dem vernickeln behoben worden sein. Schauen wir uns in 2-3 Wochen mal genauer an wenn ich den Pott wieder beheize.
Habe Freitag mal bisschen gebastelt mit 18mm OSB. Ich habe zunächst nur alle Flächen außer den Deckel mit Purskin 30 beklebt und habe den Deckel nur mal mit 4 Schrauben fixiert um zu sehen wieviel es gebracht hat. Naja, Telefon sagt 50db bei 2khz.
Akustisch macht es sich extrem bemerkbar. Der Kompressor ist nun nicht mehr laut und man kann sich während des Betriebs auch noch normal unterhalten. Fazit: Die 200eumel haben sich gelohnt.
Ich muss jetzt nur noch ein Nachlaufrelais an die Lüfter tüdeln dann funktioniert auch die Zwangskühlung.

Zum Asrock Z77 Extreme 9 brauch ich nicht viele Worte verlieren. Die Bilder sprechen für sich.

Weiter gehts mit ein bisschen Druckluft, Nickel und nen paar Kühler. Die Nickelgeschichte bereitet mir mittelschwere Magenkrämpfe. Wenn man es richtig macht sieht es so aus.

Wenn man es falsch macht sieht es so aus. Das Problem sind die hellen Schatten. Ich weiß noch nicht woher das kommt, aber ich habe eine Vermutung. -> Gummihandschuhe. Denn Produktionsreste können es definitiv nicht sein. Das Teil wird 2 mal gründlich gereinigt. 3Ultraschalltherapien pro Teil holt alles runter. Ich habe den Hersteller der Nickelbrühe mal angeschrieben. Mal schauen was der meint. Ich bin vorsichtig optimistisch das Problem frühzeitig in den Griff zu kriegen.

Tjoar, zuvor kam noch eine Boge Druckluftanlage. Geliefert wurde ein 0.75Kw Aggregat, ein 160L Kessel, ein automatischer Kondensatableiter, ein Luftfilter und ein ultrageheimer Kondensatcleaner für 200eumel. Letzteres hätte man mit ner Plasteschüssel und nen Schwamm für 5eumel selber basteln können. Aber naja, wenn man kein Plan hat muss man eben löhnen. Zusätzlich habe ich mir von Boge noch einen kleinen Kältetrockner gekauft damit die Luft und Ölmenge dem Soll entspricht. Die neue Frässpindel ist das recht anspruchsvoll. Saubere temperierte wasserfreie Luft ist der sehr wichtig.

Das Ding ist nicht sehr laut, aber auch nicht recht leise, also muss was an der Akustik getan werden. Zunächst erstmal nen Alurahmen aus 50er Aluprofil gebaut. Unten drunter 4 Türstopper zum Entkoppeln. Auf dem Aluprofil Gummipuffer vom Boge zum entkoppeln. Das reicht aus das keine Schwingungen auf die Umgebung übertragen werden. Oder zumindest, keine die man spührt. Das Aggregat ist von Hause aus schon vom Kessel entkoppelt wurden. Das Aggregat wurde werksseitig auch schon mit einen effektiven Schalldämpfer ausgestattet. Zichgeräusche sind somit minimal. Da muss nicht mehr Hand angelegt werden. Darüber hinaus wird noch ein Gehäuse aus Holz Schaumstoff und Lüftern gebaut. Das befindet sich schon im Zulauf.

Bevor da was getan werden konnte musste zunächst mal herausgefunden werden in welcher Frequenz das Ding rumkrach macht. Mein Laptop und Mic inne Werkstatt geschleppt um das prüfen zu können... Das kack Ding wollte Audacity nicht. Also den Krempel abgebaut und Mutterns Laptop geholt. Das Ding hats auch nich gefressen, also ab vorm Kühlschrank. Nach ner unruhigen Nacht viel mir auf das ich ja noch nen Smartphone habe das so ziemlich alles können soll außer Wäsche waschen und Kaffee kochen. Da hab ich mir dann FrequenSee - Spectrum Analyzer runter geladen und mir den Frequenzverlauf mal angeschaut. Das sah dann so aus.

Wie zu sehen ist haben wir einen Ausschlag um knapp 10 db bei 2khz. Also musste ich mich dann auf die Strümpfe machen um ein Isomaterial zu finden welches effektiv bei 2khz arbeitet. Nach einigen stöbern bin ich auf die Firma Sanotech gestoßen. Da mal angerufen... und die haben mit Purskin 50 empfohlen. Dann mal inne Datenblätter geschaut und gesehen das Purskin 30 da deutlich effektiver ist., Also hab ich mir davon mal 4qm bestellt. Das Zeug ist schon da und sieht so aus.

Im laufe der nächsten Wochen soll dann für das Aggregat eine Kabine gebaut werden. Die Lüfter dazu sollten im laufe der Woche kommen. Dann wird gebastelt. Ist das geschafft brauch ich zunächst mal eine Werkzeugaufnahmen, und dann fehlt nur noch ein Ölnebler. Nackt kost das Dingt 180eu. Beim Hersteller, voreingestellt aber 1300eumel O.o Mal schauen ob ich da nen Spagat machen kann... Danach könnte ich dann theoretisch mal Strom drauf geben. Aber bis dahin fließt noch ne Menge Wasser de Elbe lang runter.

Bei allem Stress und Ärger gabs auch nen paar neue Kühler.

560GTX Coolerstream

Asrock Z87 Extreme 9

zu guter letzt noch ein spezielles HD 6950 Design.

Das Asrock Z77 wird im laufe der Woche fertig. Vorbereitet sind Kühler für die 770GTX von Gigabyte und GTX Titan. Am Asrock X79 Extreme 11 wird auch noch gewerkelt. Also man darf gespannt.

Nach gut 4 Wochen gehts weiter. Hat sich wieder einiges getan. Ich probiere immer noch neue Kühlmittel zum fräsen aus und habe das Thema Ultraschallreinigung nochmal genauer unter die Lupe genommen. Zunächst habe ich es mit diversen sauren Reinigern, aber auch Hausmitteln probiert. In Kombination ließen sich daraus brauchbare Ergebnisse erzielen. Allerdings wäre der Testwahn nicht perfekt wenn man nicht auch alkalische Reiniger unter die Lupe nehmen würde. Ich habe später durch Zufall ein Produkt gefunden welches nicht schlecht ist. Zusätzlich möchte ich die Brühe mit hochkonzentrierter Natronlauge spicken um die Reinigungseigenschaften zu verbessern. Ob das funktioniert weiß ich nicht. Werde ich in 1-2 Wochen aber wissen. Sehr wichtig ist ein zufriedenstellendes Ergebnis denn das ist die Grundlage für das vernickeln. Einige Teile kamen schon mit guter Qualität aus dem Bad, es gibt aber hin und wieder immer noch Kleinigkeiten die verbessert werden müssen. Im laufe der nächsten 4-8 Wochen sollte man jedoch zu einen befriedigenden Ergebnis kommen (müssen).
Tjoar, was macht eigentlich die IBAG Hf80? Du Hf Spindel mit pneumatischen Werkzeugwechsler. Die liegt noch immer unterm Bett, aber die Spindel bekommt bald den nötigen Kompressor. Ich habe mir letzten Monat eine Druckluftanlage von Boge gegönnt. Fragt nicht nach den Mondpreisen... wobei die Anlage im Verhältnis zu ... noch recht günstig war. Mit nem 0.75Kw Aggregat ist die Anlage sehr effizient ausgelegt. Der 160L Kessel sorgt dafür das das Aggregat nicht lange Meter pumpen muss. Darüber hinaus befindet sich noch ein Kältetrockner und diverse Filter vor dem Ausgang damit die Luft Ölfrei und trocken und angenehm temperiert herauskommt. Ein Kondensatabscheider rundet den Lieferumfang ab. Laut meinen nicht gerade intensiven Recherchen wird nun nur noch ein Ölnebler und eine Werkzeugaufnahme benötigt. Dann könnte es auch schon losgehen. Gemäß den Zeitplan soll dann zwischen November und Januar angeschafft werden sodass man am Januar/Febraur mit der Inbetriebnahme beginnen könnte.
Wenn der Kram dann mal läuft kann sich der eine oder andere Chinese schon mal nen Schal kaufen. Denn die Spindel wird mich in Sachen Qualität und Quantität ziemlich weit nach vorne befördern können. Bis es aber soweit ist, fließt aber noch viel Wasser die Elbe lang runter. Und bisschen was anderes muss ich ja auch noch tun.

So zum Beispiel neue Wasserkühler. Die letzten 4 Wochen saß ich an der 770GTX von Palit, die auf der Jetstream und der Phantom passt, die HD 7970 Lightning von MSI, Gigabytes HD 7870 Windforce und XFX HD 7950 Black TDFX. Der 7950 und der 770GTX Wasserkühler wurden mit einer neuen Befestigungsvorgabe ausgestattet. Die Kühler brauchen jetzt keine Druckfeder mehr. Zwischen Kühler und Karte werden Kunststoffabstandshalter gelegt die genau so ausgelegt sind das man die Befestigungsschrauben weder zu stark, noch zu schwach anziehen kann. Ein perfekter Sitz ist somit garantiert.
Diesen Monat setze ich mich mit den Aquatuning bildertool auseinander, zeichne ein Aufkleber für eine Flasche und werkel an die die MSI HD 7870 Lightning, Club 3d 560GTX Coolstream und Gigabyte 770GTX herum. An einigen Baords werde ich mich auch vergreifen. Asrock Z87 Extreme 9ac, Asrock Z77 Extreme 9, Asrock X79 Extreme11 sowie ein kleines Serverboard mit einen Atom Prozessor.

Palit 770GTX

Gigabyte HD 7870 Windforce

HD 7950 XFX Black TDFX

HD 7970 MSI Lightning

Tjoar, groß neue Sachen gibt es noch nicht. Ich habe die Woche die Zotac 560GTX 448Core fertig gebaut. Dabei habe ich mal mit der Form der Blende experimentiert. Sieht jetzt nicht so schlecht aus. In etwa 3 Wochen gibts aber jede Menge neue Bilder. Unter anderen für die 770GTX Jetstream/Phantom, 7970 Lightning, HD 7870 von Gigabyte und eine HD 7950 Black von XFX. Innerhalb der Fertigungszeit nehme ich das Reinungsverfahren mit Ultraschall nochmal genauer unter die Lupe. Denn wenn vernickelt werden soll muss das Teil absolut sauber sein.

Zotac 560GTX 448Core

Dann mal wieder etwas was nichts mit Kühlern zu tun hat. Bisschen was gabs ja vor paar Wochen schon... Jetzt mal der kompeltte Bericht.
Da ich an meinen Arbeitsplatz noch keine Lautsprecher habe, und ich für ein Folgeprojekt Erfahrung sammeln muss habe ich mir ein paar Aktivmonitore gebaut.
Die Ansprüche waren recht klar. Sehr klein, mit annehmbaren Tiefgang. Unterm Strich habe ich mir bei Quintaudio die CT 227MKII bestellt. Wirkungsgrad bei 50Hz noch immer brauchbar bei knapp 4Milchtüten Volumen. Erreicht wird das durch einen 3" Aurasound Tiefmitteltöner der sage und schreibe 9,5mm Hub macht. Der Pegel dieses Lautsprechers ist insbesondere mit den schwachen Verstärker absolut grottenschlecht. Aber Pegeln müssen die kleinen ja nicht. Nur ein 18qm Büro etwas lauter beschallen können. Und das tun die kleinen Dinger verdammt gut und verdammt tief. Der Verstärker ist wie zu sehen ein kleiner billiger Chinese mit einer großen Transe der bis zu 20W/Kanal liefern soll. Das Controlpanel ist recht übersichtlich. Ein Schalter, 2 Regler für Bass/Treble und ein großer Lautsprecherregler.

Kommen wir nun zur Baubeschreibung. Gemacht wurde einiges, und auch einiges zu viel weil einiges voll nach hinten losging. Das fräsen der Gehäuse an sich ging recht schnell. Etwa 2h war alles erledigt. Dabei wurde vergessen eine Tasche für das Anschlussterminal einzufräsen. Daher musste ich die Rückwand des einen Lautsprechers mit 2mm Balsa bekleben um das Anschlussterminal versenken zu können. Hat ganz gut geklappt. Dann gings ans verleimen. Streng genommen gings recht gut. Aber, ich habe bei einen Lautsprecher ein Teil falsch geleimt. So hatte ich zunächst ein Gehäuse mit einen Br Port. Das andere Gehäuse da hab ich den BRport zugeleimt
Später wusste ich warum die Front nicht gepasst hat Also musste mit Dremel und Feile dort der Port von Hand eingearbeitet werden. Da das natürlich hässlich aussah da man so gerde nicht feilen kann bei so geringen Plastzverhältnissen musste eine Blende her. Somit habe ich mir aus 6mm Kupfer ein Blende für den BRport gebaut und später vernickelt. Dort habe ich auch den Namen des Lautsprechers eingraviert. Nach dem verleimen habe ich die Front mit schwarzen Rindsleder beklebt. Sprühkleber eigent sich dafür vorzüglich. Damit die ganze Geschichte nicht so hässlich aussieht wurde mit Nussbaum furniert. Das hat weitgehend gut funktioniert aber, eine Fläche musste ich dennoch doppelt furnieren da beim anziehen der Schraubzwingen sich das Furnier verrutscht hat. Also abziehen, schleifen und ein neues Furnier aufkleben. Das habe ich dann allerdings nicht mit Schraubzingen gepresst sondern mit einen alten Vorkriegsbügeleisen aufgebügelt. Zuvor habe ich auf MDF und Furnier fleißig Kleister aufgetragen. Nach rund 25min warten kann mans bequem aufbügeln und nachbearbeiten. Als finish habe ich das Furnier feingeschliffen und mit Hartwachsöl eingerieben.

Die Weiche war ja ma wieder ganz grandios. Ich kanns einfach nicht. Dennoch hats mit den Communities gut funktioniert. Und auch gleich zu Anhieb. Nachdem die Weiche im Gehäuse war habe ich die Front mal aufgelegt und es mal tönen lassen. War der letzte Schrott. Dann einfach mal mit Heiskleber die Front finale verklebt. Und nun tönt es. Und das sogar sehr gut. Im Prinzip wurde alles erfüllt. Optik, Akustik und Haptik ist für mich zufriedenstellend. Insbesondere nach einigen optischen Fehlern, die im nach hinein ausgebügelt wurden. Ich muss mir jetzt nur noch Knöpfe.

Hallo Leute,
nicht grundlos gabs die letzten 3 Wochen nichts. Es wurde wieder einiges an Holz, Kunststoff und Kupferspäne erzeugt. Daraus resultierte unter anderen ein Kühler für das Zotac ION ITX G-E und ein Kühler für die XFX 7970 Black. Aber auch altbekante wurden mit einen anderen Deckel ausgestattet. Darüber hinaus habe ich mal versucht eine glänzende Nickelschicht zu erzeugen. Fazit: Es geht bedingt. Hochglänzend ist was anderes, aber man kann es dennoch als glänzend bezeichnend. Glanznickel ist immer noch was anderes. Mal schauen was sich in der Zukunft ergibt. Ich glaube ich werde mir auch wieder ein Ultraschallreiniger zulegen müssen. Die konfentionelle Reinigung ist für das vernickeln absolut ungeeignet.
Najoar, und seid gestern arbeite ich für ein paar Tage mal intensiv an ein Paar kleine Aktivlautsprecher für den Pc. Aber seht selbst...

Asrock Z77 Extreme 4

HD 6870 für XFX ZDFC

HD 7970 für Gigabyte R797OC 3GD

HD7970 für XFX Black - FX-797A-TDBC

Zotac ION ITX G-E

Und ein bisschen Nickel ist dazu gekommen.

Außerdem bau ich gerade wieder ein paar Lautsprecher...
Insbesondere da dieses Projekt die Vorbereitung für das Vota Heimkino sein soll. Es sollen kleine Aktivmonitore für den PC gebaut werden. Da habe ich mich paralel mal in ein anderen Forum umgeschaut was es so gibt. Da wurden mir die CT227MKII empfohlen. Das Paar kam glaube ich um 90eu. Für so kleine Teile sehr teuer. Aber das ist bei Spezialisten immer so. Was macht den Lautsprecher so speziel? Der Lautsprecher soll bei sehr kleinen Gehäuse auch noch sehr erwachsen klingen. Mit einen 4" Woofer wird das ganz sicher nicht einfach, aber die TSP verraten uns schon das da etwas dran sein könnte. 9,5mm Hub sprechen eine klare Sprache. Die brauch der Treiber auch wenn der bei 50Hz noch ordentlich Dampf machen soll.

Dann gings erstmal an CAD. Ein Kasten mit (HxBxT) 297x124x205 resultierte aus einigen Stunden. Bestehend aus 12mm MDF, frontseitig vorbespannt mit Rindsleder und zu guter letzt sollen die rohen Flächen mit Nussbaumfurnier beklebt werden.Paralel dazu schaute ich mir auch gleich mal ein paar Miniendstufen an. Da hat sich bei Ebay für etwa 30eu schnell etwas gefunden.

Dann passierte zunächst erstmal einige Monate nichts. Hatte zu der Zeit einfach fast täglich die Maschine für andere Dinge am laufen. Dann aber vor einigen Wochen habe ich eines Vormittags aus etwa 1qm 16MDF die Teile ausgefräßt. Zunächst mal das Material.

und jetzt haften Eltern für Ihre Kinder...

Das ist jetzt aber auch schon gut 3 Wochen her. Gestern habe ich nun schonmal die ersten Teile verleimt und das Rindsleder mit Sprühkleber auf die Front geklebt. Hat nicht alles ganz so perfekt gepasst, gerade mit den verleimen.

Nach einer wirklich sehr unruhigen Nacht, morgens noch vom Schlaf zugeballert ging ich weiteren Aufgaben nach. Z.B wie ich das Anschlussterminal versenken kann bei Lautsprecher 2. Denn dort habe ich vergessen eine Tasche einzufräsen. Das Problem ist aber morgen behoben. Es wird einfach ein 2mm Balsafurnier aufgeklebt. Dann sieht das keiner mehr. An der Front wurde jeweils links und rechts am BR Port eine Stelle markiert die abgeschliffen werden muss. Das will ich morgen auch noch in angriff nehmen. Eben beim knipsen ist mir aufgefallen das Lautsprecher 2 keinen Brport hat. Und ich hab mich schon gewundert warum da was nich passt. ... Jetzt weiß ichs. Das wird mich morgen einige Stunden kosten
Das heist, sehr warscheinlich wird morgen kein Furnier aufgetragen. Das werde ich aus zeitgründen wohl erst am Sonntag machen können. Ist aber auch nicht weiter schlimm. Zu guter Letzt habe ich die Endstufe platziert, zunächst mal falsch, dann aber nach Korerktur sitzt sie jetzt ganz gut.

Tjoar, wieder 2 Wochen um. Waren wieder 2 stressige Wochen mit viel Gefummel und viel leserei. Unterm Strich kamen dennoch schön Kühler dabei rum. Zum einen habe ich das übergroße Classified SR2 unter Wasser gesetzt, sowie die äußerst beliebte Gigabyte_R797OC_3GD. Darüber hinaus habe ich mich an die Asus Ares 2 vergriffen. Die ist ja vom Hause aus schon wassergekühlt allerdings ist das Setup noch immer recht laut und die Kühlleistung nur mäßig. Kühlleistung und Geräauschkulisse sind dem äußerst großen Kühler entsprechend gut geworden. Da zeigt es sich mal wieder das Stockwasserkühler noch meilenweit entfernt sind von den Eigengewächsen der Wasserkühlerbauer. Aktuell habe ich noch eine XFX 7970 TDFX, Zotac 560GTX 448Core und auch eine 7970 Lightning am Start. Die werde ich euch dann nächsten Monat präsentieren. Kommen wir zu den Pix.

Ares2

HD_7970_D_Gigabyte_R797OC_3GD

Evga Classified SR2

So,

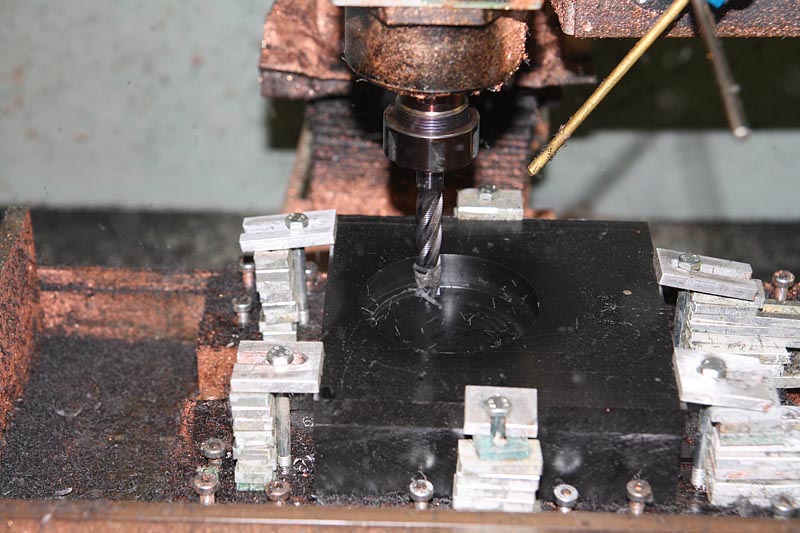

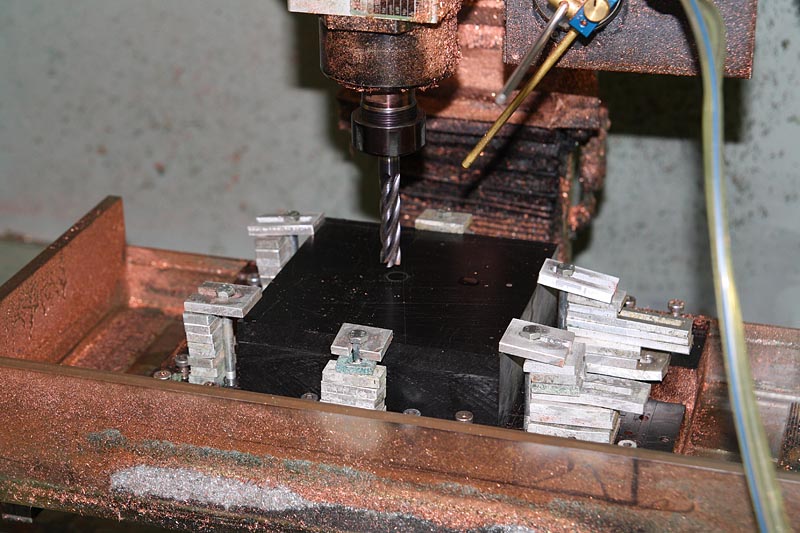

Maschine läuft, habe gleich mal nen Zweiseiter gefräßt um zu schauen ob auch alles brauchbar im Winkel ist. Nach erster Sichtprobe; Passt! Super. Während des fräsens ist mir ein unschönse Geräusch aufgefallen. Es quitscht wenn ich in Richtung Y Achse fräse. Das liegt vorraussichtlich daran das der Spindelhalter den Winkelfehler verursacht. Mal schauen was der Verkäufer sagt. Ansonsten läuft die Spindel recht leise, Vibrationsarm bis 21200U/min. Bei 24000U/min gibt es starke Vibrationen die man natürlich deutlich hört. Ansonsten ist die Spindel nicht lauter als ein Staubsauger. Ist schon was andere als meine teure HSD (positiv gemeint). Denn die HSD ist sehr laut. Qualität des Fräsergebnisses ist ausgezeichnet. Keine bzw fast keine Gratbildung, extrem saubere Kanten auch ohne Schlichten. Bin beeindruckt. Hatte aber auch nichts anderes erwartet bei rund 700Kg Stahl/Alu. Überhaupt läuft die Maschine an sich von vorne bis hinten sehr ruhig und vibrationsarm. Besser als meine Bf20 die im Grunde ein besseres Größen/Gewichtsverhältnis hat. Das liegt aber an der Auflösung der Stepper.
Die Kühlmittelpumpe scheint zu schwach zu sein, zumindest dachte ich bisher, funzt aber noch ganz gut. Wird aber gegen eine Schmutzwasserpumpe von Kärcher ersetzt. Die macht richtig Druck. Die ist im übrigen auch heute angekommen, leider brauche ich noch Fittinge um von 1" runterzureduzieren. Wird dann nächste Woche nachgeholt. Das arbeiten an sich ist jedoch immer noch recht laut. Daher muss früher oder später auch dort eine Kabine hergestellt werden. Ansonsten bin ich mal gespannt wie lange die Chinaspindel hält. Alles über 3Monate ist wirtschaftlich. Positiv überrascht bin ich vom Spritzschutz. Nix spritzt alles bleibt trocken. Gefällt mir was ich da gebaut hab.
Es ist zwar noch etwas umständlich in der Bedienung weil andere Mach3 Oberfläche durch Gcode gesteuerte Hf spindel, aber daran werde ich mich auch noch gewöhnen. Anbei mal 3 Pix.

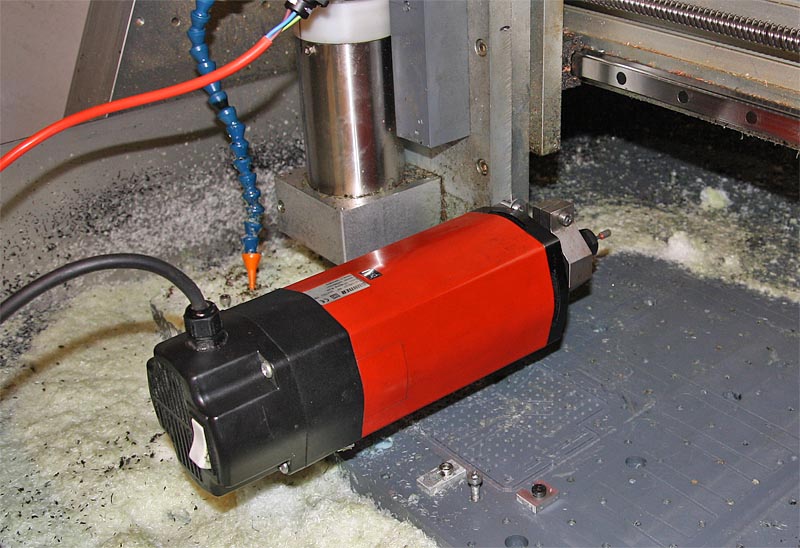

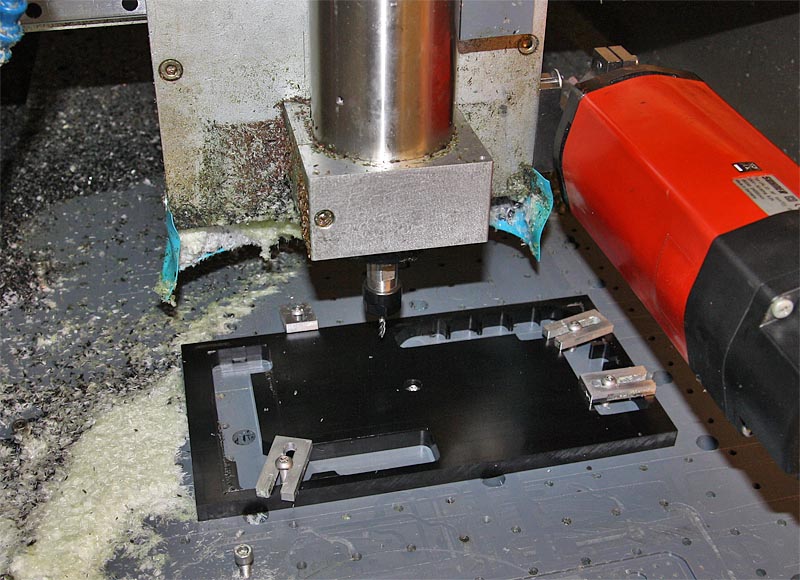

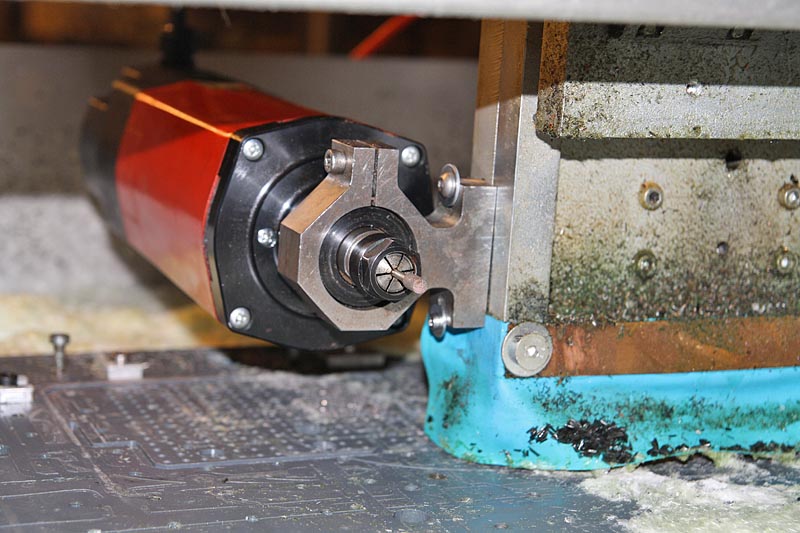

Chinaspindel ist dran, Opferplatte/Spanwanne war undicht, habe das Problem aber gelöst. Somit konnte ich auch gleich prüfen ob der 50er Walzenstirnfräser auch mit der Chinaspindel funzt. 12er Spannzange rein und mit 4800U/min die Opferplatte nochmal abgezogen. Ging ganz gut, auch die Spannzenge hat nicht rumgespackt was bei ER16 ja üblich sein soll. Ferner wurde die Flutkühlung eingerichtet. Pumpe ist noch schwach auf der Brust, wird aber demnächst gegen etwas anderes ersetzt. Stutzen für den 38mm Schlauch wurden aus 40mm PVC gefräßt und angeklebt. Hoffe das hält. 230L Regenfass ausm Baumarkt gekauft fürs KSS. Fertig is die Laube.

Problem:
Verfahrweg in Y 10mm zu gering für die Aufnahme der Chinaspindel. Bleibt immer ein Stück Opferplatte stehen -.-
Spindelhalter nicht korrekt gearbeitet. Hab nun Winkelfehler in Y Achse. 1/10 auf 140mm.
Jetzt wird erstmal gearbeitet und gespart für die Istallation und Inbetriebnahme der Ibag HF80. Kühlaggregat ist gekauft und wird nächste woche geliefert. Jetzt bin ich annem Ölnebler und der Druckluftgeschichte dran. Wird hoffentlich und vorraussichtlich im Juli gekauft. Dann sollten nur noch die Werkzeugaufnahmen fehlen. Die verschlingen aber leider auch 3 riesen -.-

ewa 55W TDP

Fertig,
Gesammte Teil wiegt etwa 4Kilo. Ganz schön Krass O.o
Sieht aber gut aus.

Übers We wurden die Fins aufgesteckt. Der zweite Fin leider falsch rum und ließ sich auch nicht mehr entfernen Als Pilotprojekt ganz interessant. Die nächsten werden besser. Ich muss die fins noch alle ausrichten und dann kann der Deckel drauf. Wiegen tu ich wenn alles fertig ist.
Darüber hinaus läuft nun auch die Chinaspindel anhand von Gcode befehlen. Hat mich bestimmt ne ganze Woche gekostet aber nun läufts. Da der Stecker nur bis 50V zugelassen sein soll habe ich einen neuen Stecker gekauft und eine neue Aufnahme fräsen müssen.
Als nächstes benötige ich nur noch einen Spritzschutz und die komplette Kühlungsgeschichte. Dann kann die erstmal nen paar monate geld verdienen. Ich hoffe das ich alles im laufe der Woche in den Griff kriege. Zeit drückt
Pix...

Inzwischen wurden alle Teile gefertigt. Ich habe auch schon 2 Fins aufgeschoben aber das ist alles deutlich strammer als erwartet Alu ging gar nich da zu weich. Paar Bilder zum Endspurt.

Wie erwähnt einige Infos zum Benchtable.
Ziel: Durchflussfreundliches System aufzubauen mit den Kram den ich hier noch rumzuliegen habe. Ferner sollte man einfach den Filter wechseln können ohne das mir die ganze Brühe rausläuft. Befüllen und entlüften ohne mit den Benchtable Karussell spielen zu müssen oder aus der Wohnstube ein Schwimmbad zu machen. Bequem GPU und CPU Kühler testen.
Fazit vorweg: Ziel erfüllt

Das Gerüst besteht aus dem Phobya WaCoolT Benchtable Black. Für meinen Geschmack eine gute Konstruktion. Aussreichend schwer um die Schwingungen der Pumpe und der Platten zu kompensieren. Möglich durch 1.6mm Stahlblech. Streng genommen wurde alles wesentliche unterhalb verbaut. Dazu zählt die Aquastream die außerordentlich leise ist. Glücklicherweise hatte ich vom Duallaingcase damals noch Gummipuffer sodass ich die Pumpe schmerzfrei entkoppeln konnte. Man hört nun nur noch ein leises surren. Links befindet sich der überarbeitete G3/8" Anschlussgewinde Monsta Radi vom Phobya, ausgestatet mit 3Stk. Slip Stream 800U/min Lüfter mit einen Durchmesser von 120mm. Die Lüfter laufen ungedrosselt auf 12V. Eine geeignette Lüftersteuerung habe ich leider nicht mehr rumzuliegen gehabt.

Den Ausgleichsbehäter habe ich mir für dieses Miniprojekt selbst angefertigt. Vorteil; maximale Platzausnutzung und demzufolge sehr viel Volumen. Ich schätze gut 1000ml. Anschlüsse zeigen dahin, wo ich sie brauche und ich konnte noch 2Stk. G1/4" Gewinde zum befüllen und entlüften integrieren. Die anderen 3 Gewinde haben eine Gewindegröße von G3/8". Zwischen Pumpe und AGB hängt der Filter von Inno mit 150µm Gewebe sowie der Durchflussmesser High flow von Aquacomputer. Leider werden diese Produkte nur mit G1/4" Angeboten. Neben der Pumpe im übrigend die einzigen Bauteile die nicht G3/8" haben. Für den finalen Tetstand später ganz sicher keine Option. Dort soll komplett mit G3/8" Komponenten gearbeitet werden.
Im unteren Teil habe mit 13/16 Tygonschlauch gearbeitet. Sehr knickempfindlich da zu weich, somit kann dieser Schlauch oben nicht verwendet werden. Hier ist zunächst 13/19 Schlauch zu finden, der wiedderrum zu starr ist für eine flexible Anwendung. Aquatuning bietet mit 17,4/13 einen Schlauch der genau das bietet was ich benötige. Nähmlich ein Kompromiss aus 19/13 und 16/13. Bei der nächsten Bestellung werde ich mal 2m ordern.

Unten rum sitzt vorrübergehend noch ein 430W Netzteil von Be Quiet. Das wird in den nächsten Wochen rausfliegen und wird durch ein höherwertiges ersetzt. Vorraussichtlich etwas in der 1.2Kw Klasse. Obenrum findet man 2 Barometer wodurch sich der Druckabfall messen lässt. Messbereich liegt bei maximal 2Bar. Diese werden später auch noch gegen kleinere ersetzt. Bis 500mbar wird da bequem reichen da der Druckverlust sehr gering sein wird. Als CPU wird noch immer die beliebte I5 2500K eingesetzt. Aufgenommen von einen Gigabyte P67 DS3-B3. Was wo wie an Software zum benchen genutzt wird weiß ich noch nicht. Bei GPU wird es vorraussichtlich Furmark oder Heavenbench sein. Bei CPU möglicherweise Prime 95. Zum auslesen der Temps und des Durchflusses wird Aquasuite verwendet. Zum loggen habe ich bisher noch kein hübsches Programm gefunden. Letzteres wird aber nur bei CPU Kühler benches benötigt. Ich hoffe das sich da etwas finden lässt ähnlich wie bei meinen Teststand. Denn das würde neue Maßstäbe in der Genauigkeit bei den Tests setzen.

Angesichts keiner Planung und mit Daumen drücken das ich noch alles zusammen kriege ist daraus dennoch ein solides Benchsystem entstanden. Aktuell habe ich mit 240L/h bei 0 Last einen sehr guten Durchfluss. Das hatte ich zuvor mit den Teststand nicht gehabt. Da lag ich bei um 210L/h wobei die Werte auch nur bedingt vergleichbar sind da anderer Radi andere Pumpe und mit 10/8 deutlich kleinere Schläuche. Ich will euch nich langweilen... hier die Bilder.

Hallo,
heute gehts weiter mit dem Asrock Z77 extreme 4, die lang angekündigte EVGA 680GTX Classified sowie mit der HD 7970 von Powercolor. Der 680gtx Kühler und der 7970 Kühler passten von Anfang an perfekt. Den Z77 Kühler musste ich 4x fräsen. War wohl mein teuerster Kühler ever Ferner habe ich aus der not heraus mal einen Nickelversuch gestartet weil Jochen nich mehr nickeln möchte. Die Qualität der Pix ist sehr schlecht da meine DSLR kurzeitig nicht verfügbar war. Das Ergebnis ist jedoch Ok, aber keine Premiumqualität. Mein Erfahrungsbericht auf Seite 3 recht weit unten.
http://www.hardwareluxx.de/community/f137…can-954470.html

Darüber hinaus wird gerade an einen vorrübergehenden Grill gearbeitet. Der "synthetische Benchmark" wird nach nun mehr 5 Jahren außer Dienst gestellt. Nötig macht das ein kommender Test mit der Ares 2 im Crossfirebetrieb. Beide Karten passen nicht ins Case und der Radiator ist mit beiden Karten deutlich überfordert. Über das Benchtable werde ich später in einen gesonderten Update berichten. Natürlich wirds dort auch wieder etwas ungewöhnlichere Lösungen geben. Wie sonst auch immer Kommen wir aber zunächst zu den Pix.

680GTX Classified

HD 7970 POWERCOLOR 3GB AX7970 3GBD5 2DHV3

Abit AW9D-Max

Asrock Z77 Extreme 4

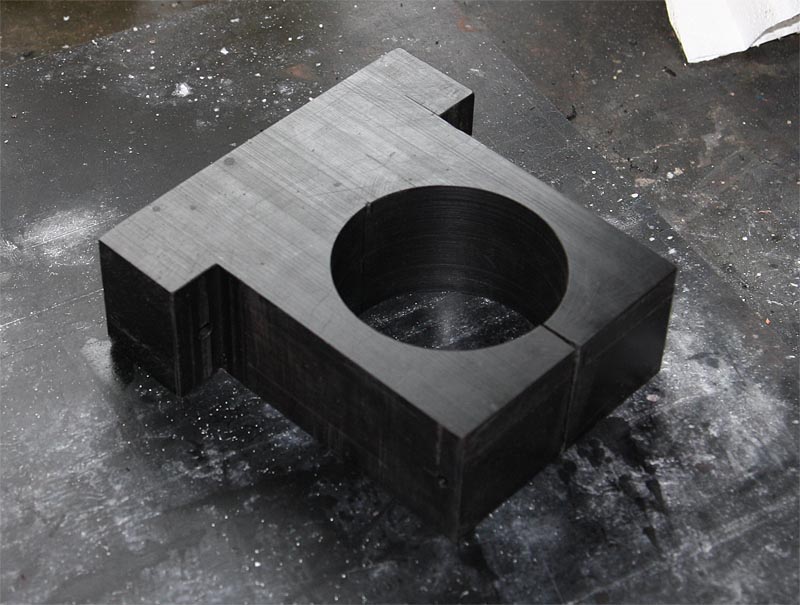

So, endlich passiert hier mal was gescheites. Nach gefühlten 100L Spänen habe ich schon ein paar Teile zu präsentieren. Zunächst mal die große POMabdeckung die leider leichte Änderungen erfahren musste. In der Qualität gabs leider kleine Probleme daher sieht das Teil jetzt so aus wie es aussieht...
Die anderen Teile gingen schmerzfrei zu fräsen. Das hat etwas damit zu tun das es weitgehend Standardteile sind. Nichts mit Übergröße oder Teile wofür man spezielle Werkzeuge benötigt. Somit haben wir nun einen fertigen Rückseiten Kühler mit der dazugehörigen Abdeckung. Die Pipes sind fertig, wohlgleich die falschen geliefert wurden Die Fins wurden gefertigt die auch auf die Pipes passen. H7 sei dank Kein rutschen oder wackeln. Hätte mir das wesentlich schwieriger vorgestellt...

Die werden im laufe der Woche nachbearbeitet. Dann haben wir noch die 6mm Platte zur Aufnahme des Rahmkühlers und der Heatpipefassung sowie der Pomabdeckung für vorne. Im gesammten macht das schon einen guten Eindruck. Zu fertigen ist noch der Ramkühler. Den muss ich nochma fräsen weil die Z Achse Schrittfehler hatte. Fräser ist nun hinüber und das Alu ist Schrott. Zum Schluss müssen noch die Heatpipefassungen gefertgit werden. Dann kanns in die Montage gehen. Bin gespannt wie nah wir dem Renderbild kommen Zunächst aber erstmal viele bunte Fotos und eine Errinnerung an meine neue Signatur!
